MUN3CAD03-SF模块现货Cyntec

发布时间：2022-06-24 16:36:35     浏览：902

MUN3CAD03-SF应联接到低交流阻抗电源模块，高电感电源模块或电路电感可能会影响到MUN3CAD03-SF的稳定性能。输入电容器需要直接置放在MUN3CAD03-SF的输入管脚上，以最小化输入纹波电压并保证MUN3CAD03-SF稳定性能。

为了更好地减少输出纹波并提高对阶跃负载变动的动态响应，需要在输出端使用附加的电容器。推荐使用低ESR陶瓷电容来提高MUN3CAD03-SF的输出纹波和动态响应。

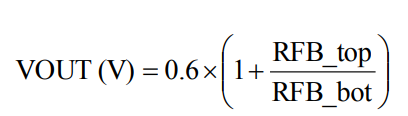

输出电压可利用分压电阻器RFB\utop和RFB\ubot实现编程，假设RFB\utop设置为200千欧，输出电压可按公式1计算，根据典型输出电压的电阻如表1所示。


所有的热试验条件均满足JEDECEIJ/JESD51标准规定。因此，实验板尺寸为30mm×30mm×1.6mm，4层2oz。在0LFM情况下，使用安装在合理有效热导率测试板上的模块测量Rth（jchoke-a）。MUN3CAD03-SF设计用作机壳温度少于110°C时使用，不管输出电流、输入/输出电压或工作温度怎样改变。

深圳市立维创展科技授权代理Cyntec全线产品，致力为客户提供高品质、高质量、价格公正的电源MUN3CAD03-SE产品。目前，立维创展存有大批量Cyntec电源库存，例如型号：MUN12AD03-SEC，MUN3CAD03-SE等。产品原装原厂，质量保证，并为中国大陆市场提供技术支持，欢迎咨询。

详情了解Cyntec请点击：http://www.leadwaytk.com/brand/16.html
