​MUN24AD01-SH模块Cyntec

发布时间：2022-06-20 16:34:57     浏览：1632

MUN24AD01-SH模块应联接到低交流阻抗开关电源，高电感开关电源或路线电感可能会影响到MUN24AD01-SH的稳定性能。输入电容器需要直接安装在MUN24AD01-SH的输入管脚上，以最小化输入纹波电压并保证MUN24AD01-SH稳定性能。

为了更好地减少导出纹波并提高对阶跃负载波动的动态响应，需要在导出端采用额外的电容器。建议采用低ESR陶瓷电容来提高MUN24AD01-SH的导出纹波和动态响应。

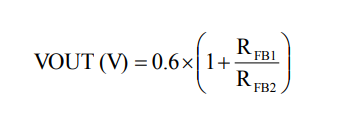

输出电压可利用分压电阻器RFB1和RFB2实现编程（RFB1从FB联接到Vout；RFB2从FB联接到GND）。假设RFB1设置为100千欧，输出电压可按公式1计算，典型输出电压的电阻如表1所示。


所有的热实验条件均满足JEDECEIJ/JESD51标准。因此，实验板规格尺寸为30mm×30mm×1.6mm，共4层。随后在0LFM条件下，采用安装使用在有效的热导率检测板上的试验测量Rth（jchoke-a）。MUN24AD01-SH模块设计用来机壳温度少于110°C时使用，无论输出电流、输入/输出电压或工作温度怎么改变。

深圳市立维创展科技授权代理Cyntec全线产品，致力为客户提供高品质、高质量、价格公正的电源模块产品。目前，立维创展存有大批量Cyntec电源库存，例如型号：MUN12AD03-SEC，MUN3CAD03-SE等。产品原装原厂，质量保证，并为中国大陆市场提供技术支持，欢迎咨询。

详情了解Cyntec请点击：http://www.leadwaytk.com/brand/16.html
