FPGA芯片的供电

发布时间：2022-06-15 16:47:32     浏览：3183

采用FPGA芯片进行项目开发，经常会涉及到电源的选型问题, 以前的供电电压有5V、 3.3V 、 2.5V 、1.8V、1.5V、1.2V、1.0V。随着FPGA工艺从90nm进化到40nm, 整个芯片的功耗也进一步降低，则常用系列FPGA的外部供电逐步变小，目前应用电压范围在0.72~1.05V，而随着FPGA功率的增加，实际对电源的电流需求随之增加，甚至达到几十A 。

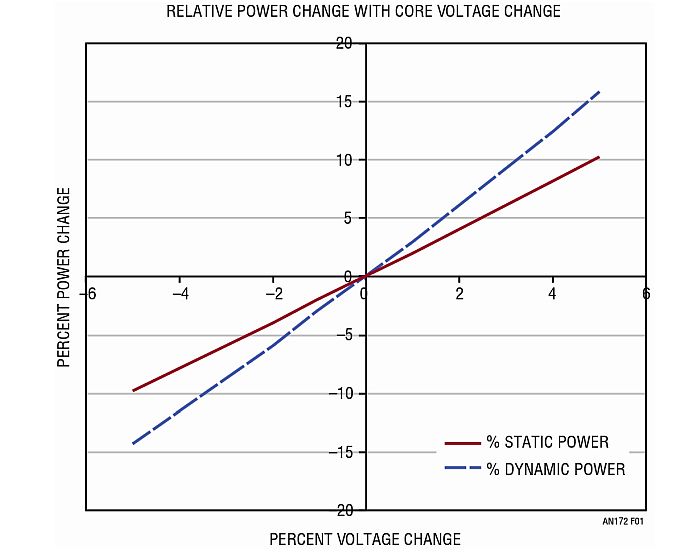

给FPGA的核心VCCINT进行供电，早期的硬件工程师采用分立式设计方案，一般都需要加上专门的滤波电路来去除DC-DC电压芯片的纹波和噪声。在FPGA工艺迭代的同时，晶体管泄漏电流会导致动态和静态功耗急剧增加，对电源的纹波和噪声的控制，则刻不容缓。

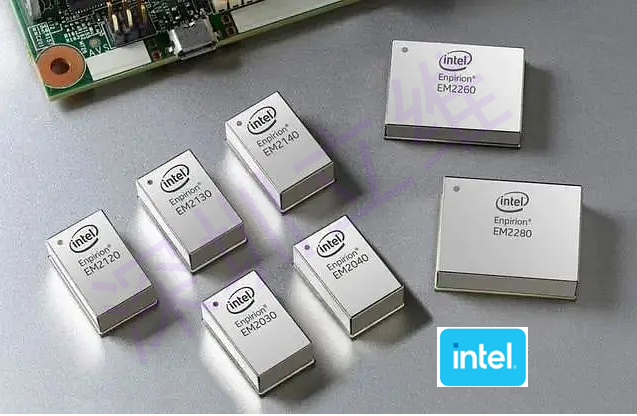

从目前主流的供电方案，我们发现XILINX 和ALTERA主要采用 ADI(LINEAR) 、TI的微型电源模块，如 LTC3887,LTC2977和LTM4677。 后来INTEL在收购ALTERA的时候，同时收购了Enpirion这家电源模块厂商（后来于2020年出售给台湾立锜）。

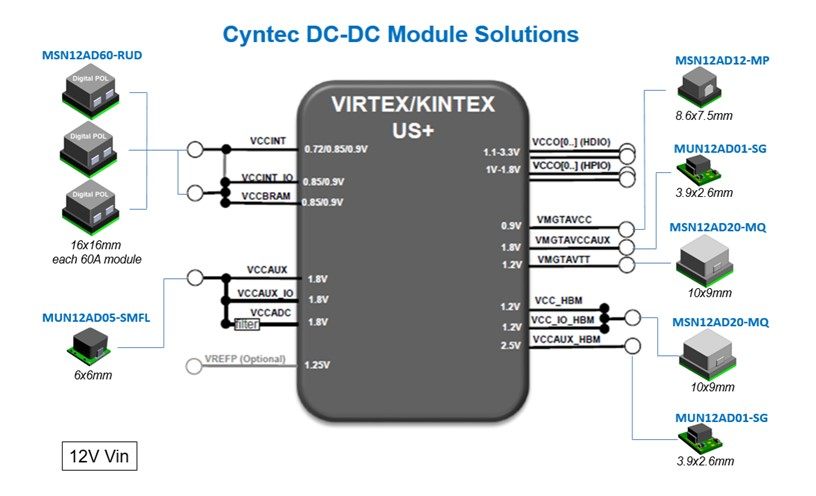

在FPGA应用的电源方面，台湾台达/Cyntec 早在2007年开始就提供多样化微型电源模块产品。


在低功率方面提供：

型号

封装尺寸

输入电压

输出电压

工作电流

MUN12AD03-SEC

2.8*3.0*1.5mm

4.5~17.0V

0.8~5.5V

3A

MUN12AD05-SMFL

6.0*6.0*3.5mm

4.5~20.0V

0.6~1.8V

5A

MPN12AD06-TS

12.19*12.19*5.4mm

4.5~17.0V

0.6~5.5V

6A

MSN12AD12-MP

8.6*7.5*6.5mm

4.5~16.0V

0.6~5.5V

12A

MSN12AD20-MQ

10.0*9.0*6.5mm

4.5~15.0V

0.6~5.5V

20A






这颗物料P2P替代TI的  TPS82130SILR，被众多客户认可。

深圳市立维创展科技授权代理Cyntec全线产品，致力为客户提供高品质、高质量、价格公正的电源模块产品。产品原装进口，质量保证，并为中国大陆市场提供技术支持，欢迎咨询。

详情了解MUN12AD03-SEC替代TPS82130SILR请点击：http://www.leadwaytk.com/article/2941.html
