CREE氮化镓(GaN) HEMT CGHV1F006

发布时间：2022-06-14 16:42:55     浏览：1294

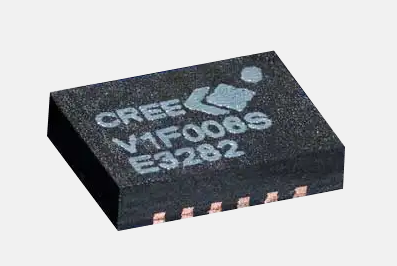

CREE的CGHV1F006是无可挑剔的；专为高效率制定的氮化镓(GaN)高电子迁移率晶体管(HEMT)；高增益和高宽带性能。CGHV1F006可启动为L;S;C;X 和Ku波段功率放大器使用。数据表规格根据C波段(5.5–6.5-GHz)功率放大器。其它使用电源电路可用作5.8GHz–7.2GHz的C波段和7.9–8.4GHz和8.5–9.6GHz的X波段。CGHV1F006在40V铁路道岔上使用，封装形式在3mmx4mm；表面贴装; 双扁平无导线(DFN)封装形式。在减少额定功率下；CGHV1F006晶体管可在40V以下至20VVDD下作业；始终保持高增益和高效率。


特征

多达15GHz的操控；

8W经典输出功率；

6.0GHz时17dB增益值；

9.0GHz时15dB增益值；

5.8–7.2GHz的使用电源电路；7.9–8.4GHz；和8.5–9.6GHz。

可使用高度APD和DPD校准；

应用

L; S; C; X 和 Ku 波段功率放大器；

深圳市立维创展科技是CREE的经销商，CREE产品包含：发光二极管芯片，照明发光二极管，背光发光二极管，功率开关器件，无线电频率设备和无线电设备的发光二极管。CREE凭借优势的供应渠道，长期备有库存，以满足中国市场的需求，欢迎咨询。

详情了解CREE射频微波请点击：http://www.leadwaytk.com/brand/35.html



产品 SKU

最小频率

最大频率

峰值输出功率

获得

效率

工作电压

CGHV1F006S-AMP3

8.5GHz

9.6GHz

6W

>7 dB

NA

40 V

CGHV1F006S-AMP1

5.85 GHz

7.2GHz

6W

>7 dB

NA

40 V

CGHV1F006S

DC

15GHz

6W

>7 dB

52%

40 V
