WENTEQ SMA 连接器
发布时间：2022-06-09 17:03:16 浏览：1262
SMA连接器是应用广泛的中小型螺纹同轴连接器，具备宽频带、性能优异、可靠性高、使用期限长等优势。SMA连接器主要用于连接微波设备和数字通信射频电路中的射频电缆或微带线。
SMA连接器是广泛使用的半精密超微型射频和微波连接器，特别主要用于频率高达18GHz甚至是更高的电子系统中的射频连接。SMA连接器有各种类型，如公接头、母接头、直接头、直角接头、膜片附件等，可以满足大部分特殊要求。它的外形尺寸尺寸也使它能够被使用，即使是在相对较小的电子产品中。虽然SMA连接器现在已经非常成熟，但由于许多新的射频系统发现其工作频率可以很好地拓展到微波区域，SMA连接器的使用可能会扩大。

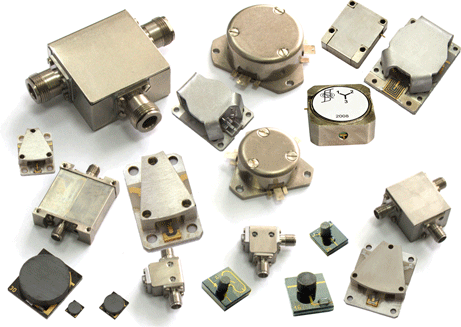

深圳市立维创展科技是WENTEQ的经销商，主要提供WENTEQ产品包括环形器、隔离器、负载终端等，产品原装进口，质量保证，交货时间短，价格优势，欢迎咨询。
详情了解WENTEQ请点击：http://www.leadwaytk.com/brand/29.html
Part No. | Frequency (GHz) | CW Power (W) | Pulse Power (kW) | VSWR | Connector Type | Size LxWxH mm | Cooling Method |
TC0120 | DC-0.5GHz | 1000 | 30 | 1.20 | DIN 7/16-Female | 150x160x400 | air |
TC0150 | DC-0.5GHz | 500 | 3 | 1.20 | DIN 7/16 or N type F | 8.46X5.90X5.90inch | air |
TC0220 | 0.2-1.0GHz | 500 | 100 | 1.20 | DIN 7/16-female | 150x160x400 | air |
TC0300 | DC-2.0GHz | 200 | 5 | 1.20 | N-female | 4.72x4.72x9.84inch | air |
TC0380 | DC-2.0GHz | 100 | 1 | 1.20 | N-female | 4.72x4.72x5.91inch |
|
TC0520 | DC-4.0GHz | 200 | 5 | 1.25 | N-male | 5.89x4.06x4.33incl |
|
TC0580 | DC-4.0GHz | 100 | 5 | 1.25 | N-male | 6.89x4.06x4.33incl | air |
TC0640 | DC-4.0GHz | 50 | 5 | 1.25 | N-male | 4.21x3.50x2.756inch | air |
TC0641 | DC-4.0GHz | 50 | 5 | 1.25 | DIN 7/16 male | 4.21x3.50x2.756i | air |
TC0701 | DC-4.0GHz | 25 | 4 | 1.20 | DIN 7/16 male | $1.50x1.830inch | air |
TC0800 | DC-3.0GHz | 600 | 10 | 1.30 | DIN 7/16 male | 17.80x5.90x6.30inch | air |
TC1040 | DC-4.0GHz | 10 | 1 | 1.20 | N-male | $40x40 | air |
TC1080 | DC-4.0GHz | 1 |
| 1.20 | N-male | $21x30 | air |
TC1180 | DC-8.0GHz | 5 | 0.5 | 1.20 | N-male | $21x45 | air |
TC1260 | DC-8.0GHz | 0.5 |
| 1.15 | SMA-male | $8x12 | air |
TC1380 | DC-12.0GHz | 0.5 |
| 1.20 | SMA-male | $8x12 | air |
TC1580 | DC-18.0GHz | 0.5 | 1 | 1.25 | SMA-male | $8x12 | air |
