HS20116评估板

发布时间：2022-06-06 16:50:21     浏览：1181

评估板适用于HS20116，高效率DC/DC电源模块。评估板在12V输入电压范围内的负载电流高至20A时形成+5V输出电压。输出设置电阻器R11可以调节以评估不同的输出电压。

输出电流保护点（OCP）可设置电阻器R8和R9。HS20116开关频率为300kHz，采用所提供的模块可实现高至95%的效率。

电气规格：

Parameters

Symbol

Value

Unit

Input Voltage Range

VIN

12

V

Output Voltage

VOUT

5

V

Output Current

IOUT

20

A

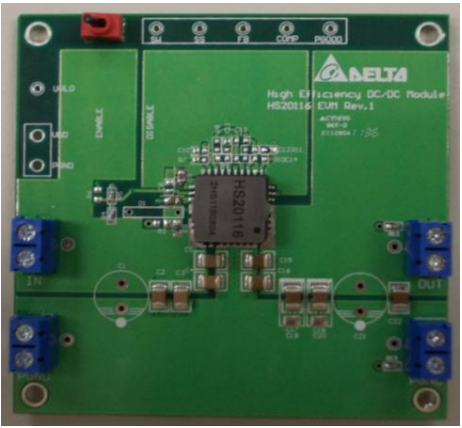

EVALUATION BOARD:

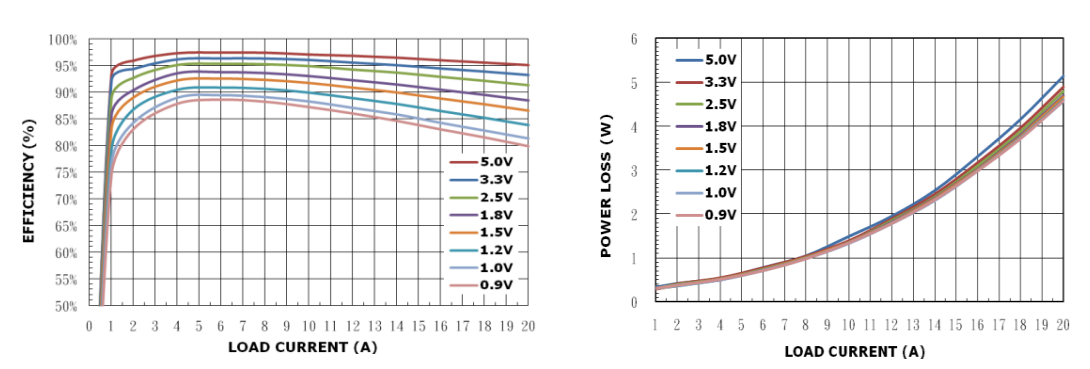

EFFICIENCY AND POWER LOSS:


过流性能通过应用电感的等效串联电阻DCR来监测电流，因而保护转换器免遭短路输出的影响。ILIM和VSH引脚（RILIM和RVSH）的电阻网络编程设置为过电流跳闸水平。如果监测到过电流，输出立即停止，并在hiccup模式循环软启动性能（7个虚拟软启动超时，随后最多一个真实超时），以提供故障保护。如果未清除短路状况，循环将无期限继续。过电流性能将在由等式8确保的峰值电感电流（IPEAK）下跳闸。


深圳市立维创展科技授权代理Cyntec全线产品，致力为客户提供高品质、高质量、价格公正的电源模块产品。产品原装原厂，质量保证，并为中国大陆市场提供技术支持，欢迎咨询。

详情了解HS20116请点击：http://www.leadwaytk.com/article/3120.html
