MUN12AD05-SMF系列评估板

发布时间：2022-06-01 17:16:44     浏览：1276

评估板主要用于MUN12AD05-SMF系列高效率直流/直流电源模块。评估板在负载电流高至5A时形成+5.0V输出电压。输出设置电阻器RFB可以调节，以评估不同的输出电压。MUN12AD05-SMF系列开关频率为600kHz，使用所提供的模块可实现高至92%的效率。



电气规格：

MUN12AD05-SMFH

Parameters

Symbol

Value

Unit

Input Voltage Range

VIN

4.5~20

V

Output Voltage

VOUT

1.9~5

V

Output Current

IOUT

5

A



MUN12AD05-SMFL

Parameters

Symbol

Value

Unit

Input Voltage Range

VIN

4.5~20

V

Output Voltage

VOUT

0.6~1.8

V

Output Current

IOUT

5

A

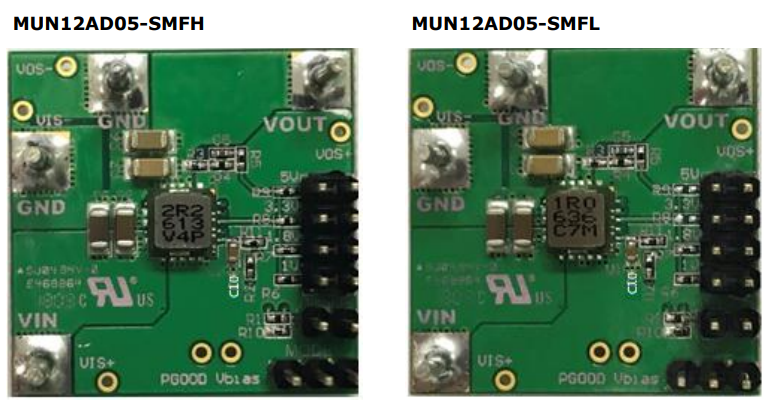

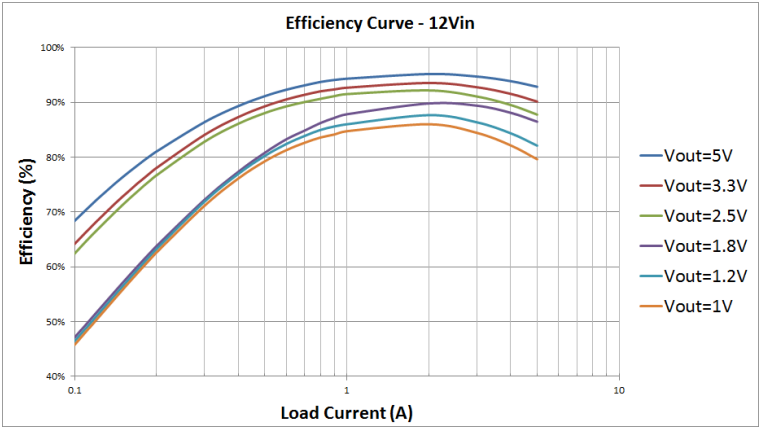

EVALUATION BOARD&EFFICIENCY::


MUN12AD05-SMF SERIES EVB


输出电压VOUT可通过改变RX（R6～R9）进行编程。
