MUN12AD03-SM评估板

发布时间：2022-05-30 16:41:21     浏览：1115

评估板适用于MUN12AD03-SM，高效DC/DC电源模块。评估板在负载电流高达3A时形成+5.0V输出电压。输出设置电阻器RX可以调整，以评估不同的输出电压。MUN12AD03-SM开关频率为1MHz，使用提供的器件可实现高达93%的效率。



电气规格：

Parameters

Symbol

Value

Unit

Input Voltage Range

VIN

4.5~16

V

Output Voltage

VOUT

5.0

V

Output Current

IOUT

3

A

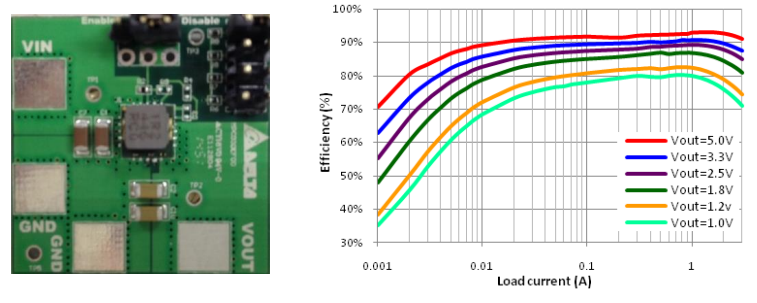

EVALUATION BOARD & EFFICIENCY::


输出电压VOUT可通过改变RX（R6～R9）进行编程。


深圳市立维创展科技授权代理Cyntec全线产品，致力为客户提供高品质、高质量、价格公正的电源模块产品。产品原装原厂，质量保证，并为中国大陆市场提供技术支持，欢迎咨询。

详情了解MUN12AD03-SM请点击：http://www.leadwaytk.com/product/3002.html
