MUN12AD03-SH评估板

发布时间：2022-05-27 16:49:10     浏览：998

评估板适合用在MUN12AD03-SH高效率DC/DC电源模块。评估板在负载电流量高至3A时形成+5.0V输出电压。输出电压可利用分压电阻器（RFB\uT和RFB\uB）进行编程。MUN12AD03-SH开关频率为1MHz，使用提供的模块可实现高至91%的效率。



电气规格：

Parameters

Symbol

Value

Unit

Input Voltage Range

VIN

4.5~16

V

Output Voltage

VOUT

5.0

V

Output Current

IOUT

3

A

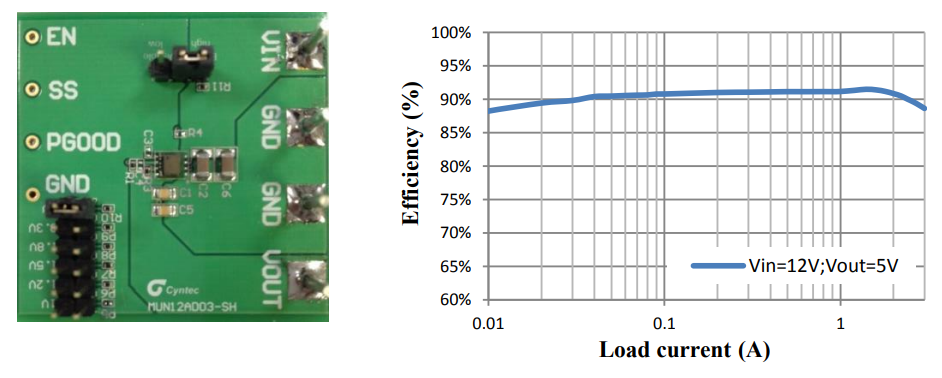

EVALUATION BOARD & EFFICIENCY：


MUN12AD03-SH具备内部0.6V±1.5%参考电压。输出电压可通过分压电阻器（RFB\u T和RFB\u B）进行编程。输出电压可通过方程式1计算，电阻器的选择可参考表1。


深圳市立维创展科技授权代理Cyntec全线产品，致力为客户提供高品质、高质量、价格公正的电源模块产品。产品原装原厂，质量保证，并为中国大陆市场提供技术支持，欢迎咨询。

详情了解MUN12AD03-SH请点击：http://www.leadwaytk.com/product/3001.html
