MUN12AD03-SECM评估板

发布时间：2022-05-26 16:47:58     浏览：1029

Cyntec评估板用作MUN12AD03-SECM，高效率DC/DC电源模块。评估板在负载电流高至3A时形成+5.0V输出电压。输出电压可利用分压电阻器（RFB\uT和RFB\uB）进行编程。MUN12AD03-SECM开关频率为1MHz，采用所提供的元件可实现高至91%的效率。



电气规格：

Parameters

Symbol

Value

Unit

Input Voltage Range

VIN

4.5~17

V

Output Voltage

VOUT

1.0~5.0

V

Output Current

IOUT

3

A

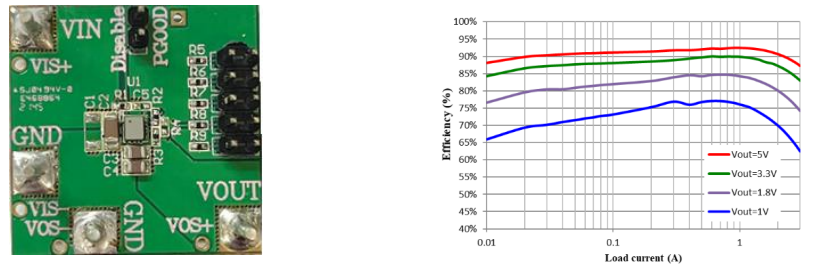

EVALUATION BOARD & EFFICIENCY::


MUN12AD03-SECM具备内部0.8V±1.5%参考电压。输出电压可利用分压电阻器（RFB\uT和RFB\uB）进行编程。输出电压可利用方程式1计算，电阻器的选择可参考表1。


深圳市立维创展科技授权代理Cyntec全线产品，致力为客户提供高品质、高质量、价格公正的电源模块产品。产品原装原厂，质量保证，并为中国大陆市场提供技术支持，欢迎咨询。

详情了解MUN12AD03-SECM请点击：http://www.leadwaytk.com/article/3322.html
