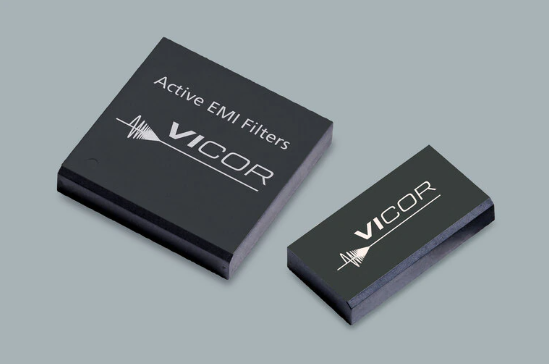

VICOR电源QuietPower® EMI 输入滤波器模块

发布时间：2022-05-16 16:44:52 浏览：1036

VICOR电源QPI系列有源EMI滤波器可提供150kHz至30MHz（CISPR22范围）的传输共模（CM）和差模（DM）衰减。VICOR电源QPI系列模块专用有源滤波器电路可在低频率时提供优异的衰减，并设计为兼容ENClassB限制，包括PICMG3.0ATCA板。与无源解决方案相比较，VICOR电源QPI系列模块选用有源滤波器，减少了共模扼流圈的体型，并提供了薄的表面贴装元器件。更小的尺寸可以节约宝贵的线路板空间，减少叶片应用的高强度气流。

VICOR电源MQPI-18可以衰减28V输入MILPRM的传输共模（CM）和差模（DM）噪声，以满足MIL-STD-461F对传输噪声检测的EMI要求。VICOR电源QPI系列滤波器可在28VMILPRM的全输入范围内工作，并兼容高达85℃的7A负载（TA），无需降额。

特征与优势

提供150kHz至30MHz的传输共模(CM)及差模(DM)衰减（CISPR22范围）

对于需要EN55022B类限制的应用进行主动优化

12、24和48V额定输入电压

与标准滤波器相比较，可节约高达50％的线路板空间

深圳市立维创展科技是VICOR电源模块的代理经销商，主要提供DC-DC、AC-DC电源模块，隔离、非隔离电源模块转换器等，立维创展致力为客户提供高品质、高质量、价格公正的微波元器件产品，欢迎咨询.

详情了解VICOR电源模块请点击：http://www.leadwaytk.com/brand/18.html

Part Number	输入电压 (V)	电流等级 (A)	测试频率 (kHz)	共模衰减 (dB)	高压测试 (V)	封装 (mm)
QPI-21LZ-01	30 – 80	14	250	45	1,500	开架式
QPI-21LZ	30 – 80	14	250	45	1,500	LGA
QPI-12LZ-01	05 – 80	7	1,000	40	1,500	开架式
QPI-12LZ	05 – 80	7	1,000	40	1,500	LGA
QPI-11LZ-01	05 – 50	7	1,000	60	707	开架式
QPI-11LZ	05 – 50	7	1,000	60	707	LGA
QPI-6LZ-01	30 – 80	14	250	40	1,500	开架式
QPI-6LZ	30 – 80	14	250	40	1,500	LGA
QPI-5LZ-01	10 – 40	14	250	60	707	开架式
QPI-5LZ	10 – 40	14	250	60	707	LGA
QPI-3LZ-01	10 – 40	7	250	65	707	开架式
QPI-3LZ	10 – 40	7	250	65	707	LGA
MQPI-18LP-01	5 – 50	7	1,000	45	1,500	开架式
MQPI-18LP	5 – 50	7	1,000	45	1,500	LGA
