TPS82130紧缺物料MUN12AD03-SEC替代应用笔记
发布时间：2022-05-12 16:34:31 浏览：1679
当前市场上TI的物料TPS82130、TPS82140、TPS82150紧缺，导致渠道商价格溢价超过50倍，IC的原本的价值已经被扭曲。诚然TI的物料品质无可挑剔，被全球客户认可，如何解决如此窘境，台达Cyntec适时提出了pin to pin原位替代方案。
型号 | 输入电压 | 输出电压 | 电流 |
TPS82130 | 3~17V | 0.9~6V | 3A |
TPS82140 | 3~17V | 0.9~6V | 2A |
TPS82150 | 3~17V | 0.9~6V | 1A |
TPSM82903 | 3~17V | 0.4~5.5V | 3A |

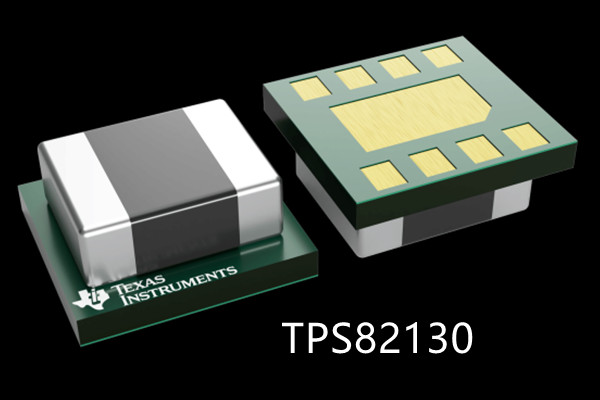

这个微型POL电源模块，体积小，仅为3.0mm x 2.8mm x 1.5mm，集成了DC-DC芯片、电感，极大地简化了客户设计，同时可以提供极佳EMI特性。
而Cyntec的原位替代产品 MUN12CAD03-SEC , 以完全不用改动PCB,并且以超低的纹波特性，被广泛应用于仪表、通信、服务器等领域。
1. 参数对比
型号 | 尺寸 | 输入电压 | 输出电压 | 电流 | Vfb |
TPS82130 | 2.8*3.0*1.5mm | 4.5~17.0V | 0.9~6.0V | 3A | 0.8V |
MUN12AD03-SEC | 2.8*3.0*1.5mm | 4.5~17.0V | 0.8~5.5V | 3A | 0.6V |
2. 替换应用指导：
（1）TPS82130是通过内部电压钳位控制启动期间的输出电压斜率，来避免过大的浪涌电流并确保受控的输出电压上升时间。当 EN引脚被拉高时，器件会在 55μs（典型值）的延迟后开始开关，并且输出电压以由连接到 SS/TR 引脚的外部电容器控制的斜率上升。通过使用非常小的电容器或使 SS/TR 引脚悬空，可实现最快的启动时间。TPS82130 能够启动至预偏置输出电容器。在预偏置启动期间，在内部电压钳位将输出电压设置为高于预偏置电压之前，两个功率 MOSFET 无法开启。当器件处于关断、欠压锁定或热关断状态时，连接到 SS/TR 引脚的电容器由内部电阻器放电。从这些状态返回会导致新的启动序列。
由于MUN12AD03-SEC的SS软启动与TPS82130有差异，MUN12AD03-SEC不需要在这个输出端接的L22电感/磁珠，则需要确认上电时序。参考公式如下：

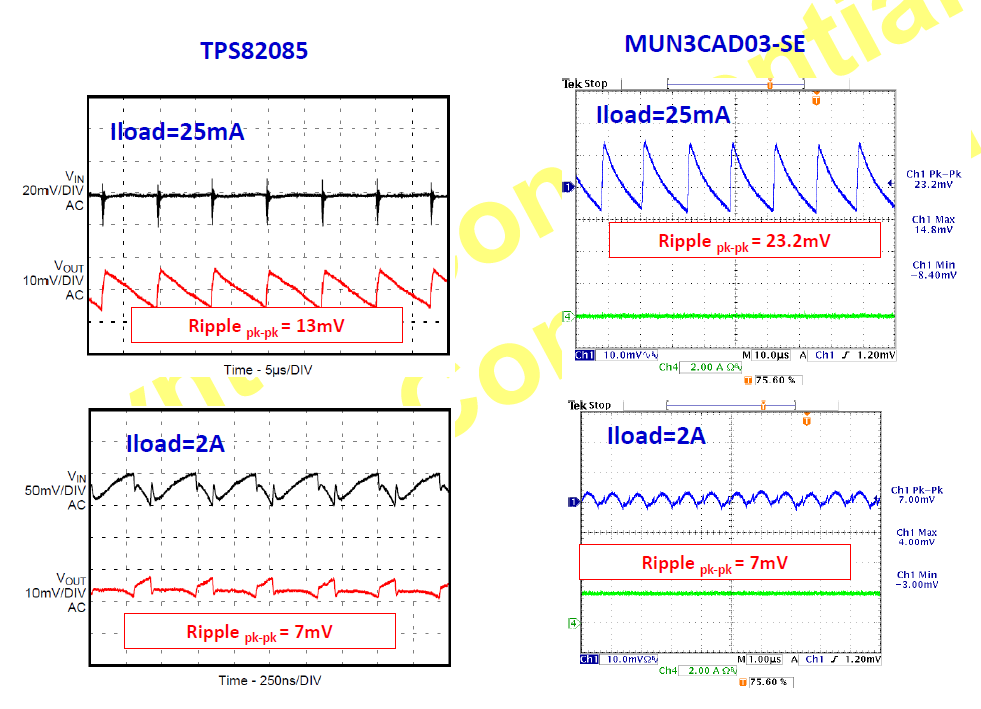

（2）TPS82130与MUN12AD03-SEC的工作纹波测试结果如下
台达的产品品质，可以完全满足高精度的电源要求。
3. 产品的贴片工序注意事项：

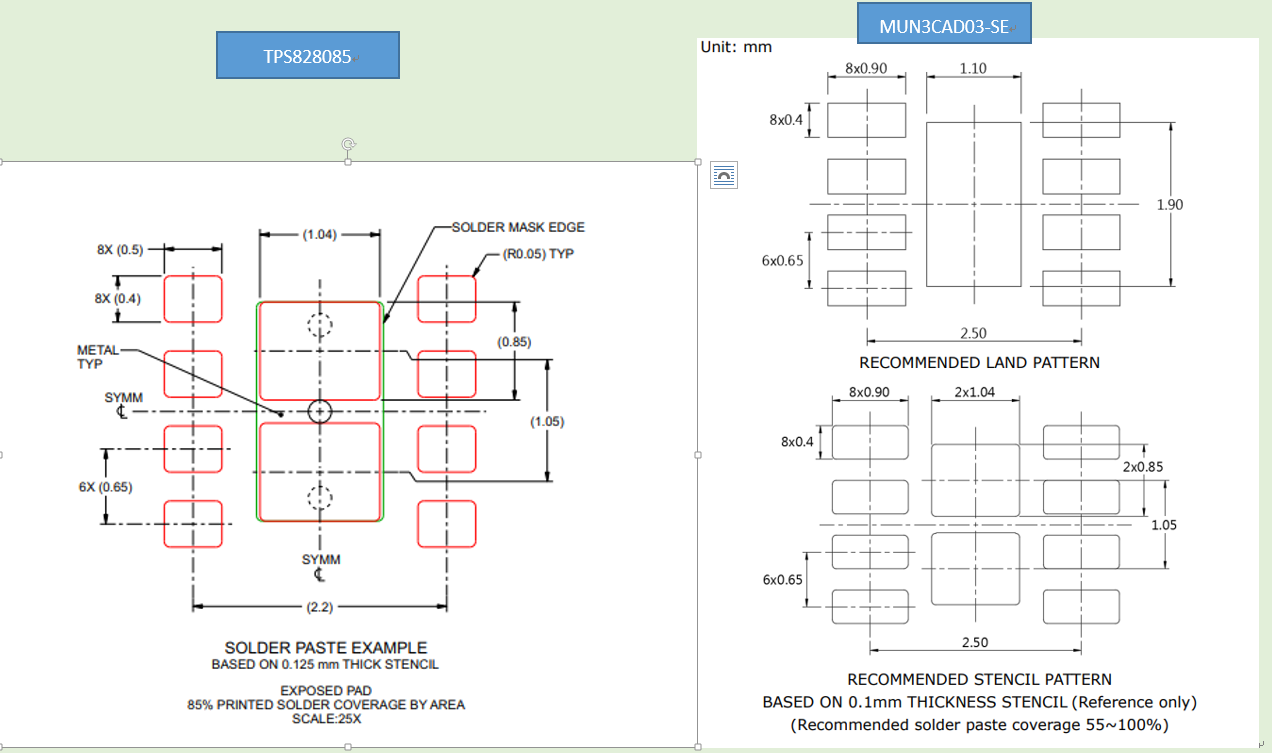

TI的物料钢网尺寸太小，导致钢网过锡量不饱满。厚度太小，这种情况如参考Cyntec的温度Reflow，则会出现锡料扩张率太高出现空洞。即类似不上锡的状态。则建议从TPS82130切换过来的贴片 ，同时更新这个SMT钢网 。
