TOREX升压/降压DC/DC转换器

发布时间：2022-05-12 16:26:01     浏览：1253

TOREX升压/降压DC/DC转换器控制板IC，内嵌迅速低导通电阻驱动器。一个多功能、高输出电流、升压/降压DC/DC转换器只需采用四个基本的外部元器件即可完成——两个晶体管、一个电感器、两个二极管和电容器。

TOREX升压/降压DC/DC转换器在轻负载时从PWM转换到PFM控制。该系列提供从轻负载到大输出电流的高效率。

TOREX升压/降压DC/DC转换器的软启动时间内部设置为10ms，可避免开关电源开启时的浪涌电流和电压超调。在停机期间（CE引脚=L），消耗的电流可减少至0.5μA或更低。

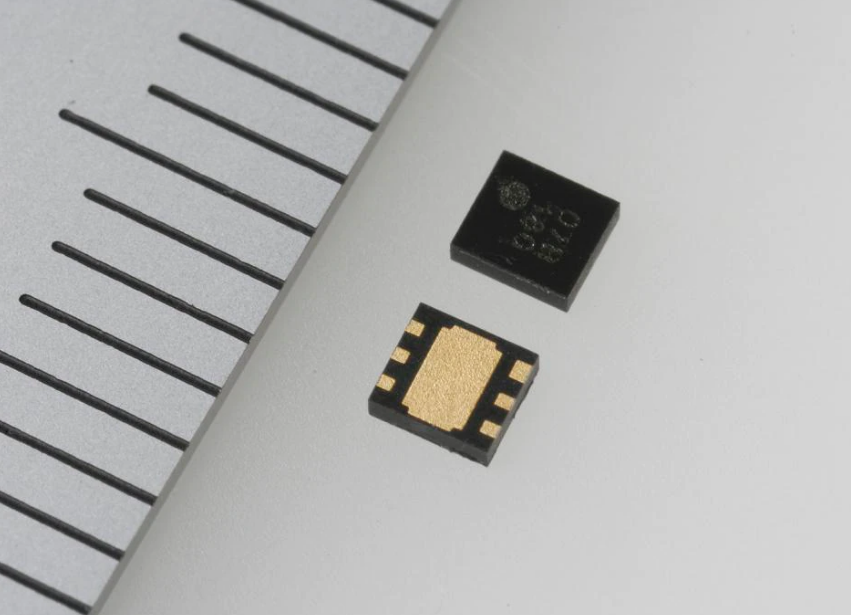

TOREX (4).png

应用

移动设备；

PDA；

平板电脑；

便携式音频设备；

各种开关电源；

深圳市立维创展科技有限公司，优势分销TOREX电源器件，大量现货库存，欢迎合作。

详情了解TOREX请点击：http://www.leadwaytk.com/brand/62.html



产品系列名称

VIN(MIN)
(V)

VIN(MAX)
(V)

VOUT(MIN)
(V)

VOUT(MAX)
(V)

IOUTorIIN
(mA)

FB/VOUT电压精度(%)

振荡频率(kHz)

消耗电流(μA)

温度范围(℃)

XC9301

2

10

2.4

6

250

±2.5

180
300

15

-40～＋85

XC9302

2

10

2.4

6

250

±2.5

180
300

15

-40～＋85

XC9303

2

10

2

6

800

±2.0

300

55

-40～＋85

XC9306

2.5

5.5

0.8

5

1000

±2.0

6000


-40～＋85
