WENTEQ大功率同轴终端

发布时间:2022-05-10 16:51:41     浏览:816

同轴终端是微波射频无源单端口元器件,普遍使用于微波设备和微波射频电源电路中。同轴终端的主要作用是全面吸收光纤传输的微波射频能量,提高电源电路的匹配性能。同轴终端通常连接到电源电路的终端,因此也称为终端负载或匹配负载。射频同轴终端普遍使用于无线电设备、仪表仪器、各种微波设备等系统中,适用于匹配闲置备用通道和测试端口的阻抗,不仅确保了信号阻抗匹配,而且大大减少了闲置端口的信号泄漏和系统间的互相影响。

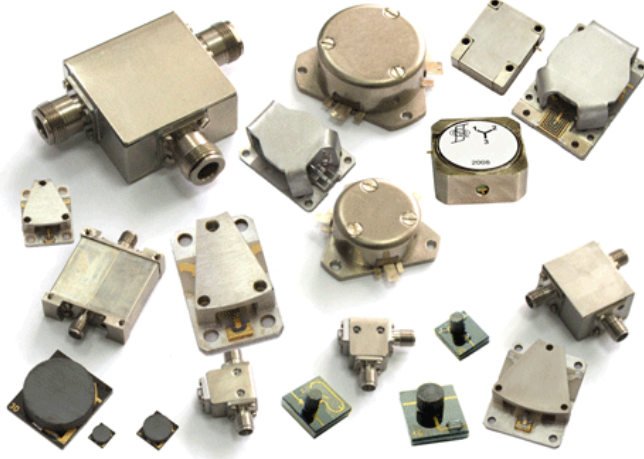

WENTEQ提供各种高品质的射频和微波产品,交货时间短,价格有竞争力。产品包括同轴连接器和适配器、循环器、隔离器、低噪声放大器、功率放大器、宽带放大器、端子、波导元件等。

深圳市立维创展科技是WENTEQ的经销商,主要提供WENTEQ产品包括环形器、隔离器、负载终端等,产品原装进口,质量保证,交货时间短,价格优势,欢迎咨询。

详情了解WENTEQ请点击:http://www.leadwaytk.com/brand/29.html


Part No.

Frequency (GHz)

CW Power (W)

Pulse Power (kW)

VSWR

Connector Type

Size LxWxH mm

Cooling Method

TC0120

DC-0.5GHz

1000

30

1.20

DIN 7/16-Female

150x160x400

air

TC0150

DC-0.5GHz

500

3

1.20

DIN 7/16 or N type F

8.46X5.90X5.90inch

air

TC0220

0.2-1.0GHz

500

100

1.20

DIN 7/16-female

150x160x400

air

TC0300

DC-2.0GHz

200

5

1.20

N-female

4.72x4.72x9.84inch

air

TC0380

DC-2.0GHz

100

1

1.20

N-female

4.72x4.72x5.91inch


TC0520

DC-4.0GHz

200

5

1.25

N-male

5.89x4.06x4.33inch


TC0580

DC-4.0GHz

100

5

1.25

N-male

5.89x4.06x4.33inch

air

TC0640

DC-4.0GHz

50

5

1.25

N-male

4.21x3.50x2.756inch

air

TC0641

DC-4.0GHz

50

5

1.25

DIN 7/16 male

4.21x3.50x2.756inch

air

TC0701

DC-4.0GHz

25

4

1.20

DIN 7/16 male

$1.50x1.830inch

air

TC0800

DC-3.0GHz

600

10

1.30

DIN 7/16 male

17.80x5.90x6.30inch

air

TC1040

DC-4.0GHz

10

1

1.20

N-male

$40x40

air

TC1080

DC-4.0GHz

1


1.20

N-male

$21x30

air

TC1180

DC-8.0GHz

5

0.5

1.20

N-male

$21x45

air

TC1260

DC-8.0GHz

0.5


1.15

SMA-male

$8x12

air

TC1380

DC-12.0GHz

0.5


1.20

SMA-male

$8x12

air

TC1580

DC-18.0GHz

0.5

1

1.25

SMA-male

$8x12

air
