TOREX升压型DC/DC转换器
发布时间：2022-05-07 16:42:19 浏览：1221
升压型DC/DC转换器是经常使用的能量转换器。升压型DC/DC转换器可以将较低的直流电压转换为较高的直流电压，例如将1.5V或3.7V电压转换为12V或5V电压。降压转换器损耗低，效率高。它主要用在由电池供电的便携式设备，如智能手机、智能水表和煤气表。升压型DC/DC转换器经常使用于电力工程、光伏电源转换等系统。

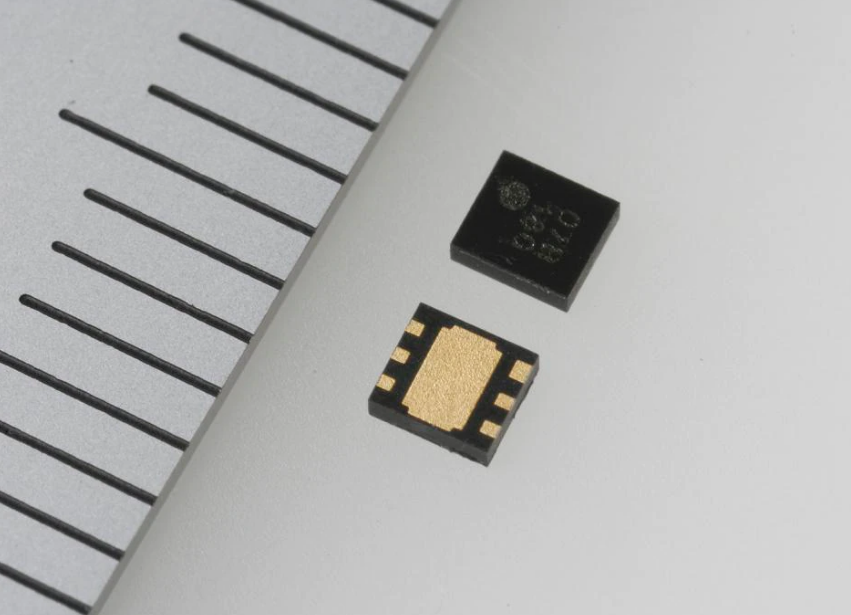

TOREX升压型DC/DC转换器是一组内嵌（典型）PWM调节的升压型DC/DC转换器N端面驱动晶体管和（典型）同步p通道开关晶体管。通过降低内嵌晶体管的导通电阻，可以提供高效稳定的电流量。
TOREX升压型DC/DC转换器采用CMOS工艺和激光微调技术从而达到了低功耗和高精度。 芯片自带的相位补偿和缓启动电路使得它有很好的瞬态响应和性能。
深圳市立维创展科技有限公司，优势分销TOREX电源器件，大量现货库存，欢迎合作。
详情了解TOREX请点击：http://www.leadwaytk.com/brand/62.html
产品系列 | VIN(MIN)
(V) | VIN(MAX)
(V) | VOUT(MIN)
(V) | VOUT(MAX)
(V) | IIN
(mA) | FB/VOUT电压精度 | 振荡频率(kHz) | 限制电流(mA) | 消耗电流(μA) | 温度范围(℃) |
XC9145 | 0.65 | 5.5 | 3 | 5.5 | 800 |
| 1200 |
| 0.4 | -40～105 |
XC9147 | 0.65 | 6 | 1.8 | 5.5 | 1200 | 2% | 1200
3000 | 2000 | 56
75 | -40~105 |
XC9148 | 0.65 | 6 | 1.8 | 5.5 | 1400 | 2% | 1200
3000 | 2000 | 19
30 | -40~105 |
XC6367 | 0.9 | 10 | 1.5 | 6.5 | 3000 | ±2.5% | 100
180
300
500 |
| 20 | -40～＋85 |
XC6368 | 0.9 | 10 | 1.5 | 6.5 | 3000 | ±2.5% | 100
180
300
500 |
| 20 | -40～＋85 |
XC6371 | 0.9 | 10 | 2 | 7 | 250 | ±2.5% | 50
100
180 |
| 8.2 | -30～＋80 |
XC6372 | 0.9 | 10 | 2 | 7 | 250 | ±2.5% | 50
100
180 |
| 8.2 | -30～＋80 |
XC9103 | 0.9 | 10 | 1.5 | 30 | 3000 | ±2.0% | 100
180
300
500 |
| 20 | -40～＋85 |
XC9104 | 0.9 | 10 | 1.5 | 30 | 3000 | ±2.0% | 100
180
300
500 |
| 20 | -40～＋85 |
XC9105 | 0.9 | 10 | 1.5 | 30 | 3000 | ±2.0% | 100
180
300
500 |
| 20 | -40～＋85 |
XC9106 | 0.9 | 10 | 1.5 | 30 | 3000 | ±2.0% | 100
300 |
| 16 | -40～＋85 |
XC9107 | 0.9 | 10 | 1.5 | 30 | 3000 | ±2.0% | 100
300 |
| 16 | -40～＋85 |
XC9110 | 0.9 | 10 | 1.5 | 7 | 200 | ±2.5% | 100 |
| 1.9 | -40～＋85 |
XC9111 | 0.9 | 10 | 1.5 | 7 | 200 | ±2.5% | 100 |
| 1.9 | -40～＋85 |
XC9116 | 2.5 | 6 | 8 | 17.5 | 300 | ±0.5% | 1000 | 325 | 50 | -40～＋85 |
XC9119 | 2.5 | 6 |
| 19.5 | 300 | ±2.0% | 1000 | 400 | 55 | -40～＋85 |
XC9120 | 0.9 | 6 | 1.5 | 30 | 3000 | ±2.0% | 100 |
| 13 | -40～＋85 |
XC9121 | 0.9 | 6 | 1.5 | 30 | 3000 | ±2.0% | 100 |
| 13 | -40～＋85 |
XC9122 | 0.9 | 6 | 1.5 | 30 | 3000 | ±2.0% | 100 |
| 13 | -40～＋85 |
XC9133 | 2.5 | 6 | 2.5 | 17.5 | 300 | ±5.0% | 1000 | 360 | 60 | -40～＋85 |
XC9140 | 0.9 | 5.5 | 1.8 | 5 | 300 | ±2.0% | 1200 | 350 | 6.3 | -40～＋85 |
XC9141 | 0.65 | 6 | 1.8 | 5.5 | 800 | ±2.0% | 1200
3000 | 1300 | 56 | -40～＋85 |
XC9142 | 0.65 | 6 | 1.8 | 5.5 | 800 | ±2.0% | 1200
3000 | 1300 | 17,26 | -40～＋85 |
XC9101 | 2.5 | 20 | 2.2 | 30 | 3000 |
| 100~600 |
| 90 | -40～＋85 |
XC9128 | 0.8 | 6 | 1.8 | 5.3 | 1000 | ±10mV | 1200 | 1500 | 30 | -40～＋85 |
XC9129 | 0.8 | 6 | 1.8 | 5.3 | 1000 | ±10mV | 1200 | 1500 | 29 | -40～＋85 |
XC9131 | 0.65 | 5.5 | 1.8 | 5 | 1000 | ±10mV | 1200 | 1500 | 36 | -40～＋85 |
XC9135 | 0.65 | 5.5 | 1.8 | 5 | 1000 | ±2.0% | 1200 | 1590 | 39 | -40～＋85 |
XC9136 | 0.65 | 5.5 | 1.8 | 5 | 1000 | ±2.0% | 1200 | 1590 | 39 | -40～＋85 |
XC9143 | 1.3 | 16 | 7 | 18 |
| ±1.5% | 1200
3000 | 2000 | 250uA@1.2MHz
450uA@3.0MHz | -40～105 |
XC9144 | 1.3 | 16 | 7 | 18 |
| ±1.5% | 1200
3000 | 2000 | 55uA@1.2MHz
85uA@3.0MHz | -40～105 |
