VICOR电源ZVS 降压稳压器
发布时间：2022-04-24 16:59:04 浏览：1333

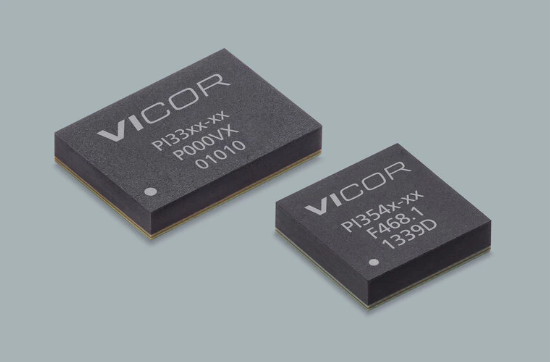

VICOR电源PI33/PI34/PI35xxZVS为了更好地实现高效率的负载点，降压稳压器为线路板级设计师提供了高达的功率密度和灵活性DC-DC调节。高性能零电压开关（ZVS）拓扑的集成增强了负载点的性能，提供了高达98%的同类型最好功率效率。VICOR电源ZVS降压稳压器LGA封装系统（SiP）控制电路、功率半导体和承载器件高度集成。
VICOR电源ZVS降压稳压器利用操作单线均流交叠多个降压控制器，可以进一步提升功率传输。VICOR电源ZVS拓扑通过限制与传统硬开关降压稳压器相应的明显开关损耗，实现高频率操控，从而最大限度地提高工作效率。VICOR电源ZVS稳压器的高开关频率减少了外滤波器元器件的规格尺寸，增强了功率密度，实现了线路和负载的迅速动态响应。VICOR电源ZVS降压稳压器在没有舍弃效率的情况下，始终保持高开关频率至稳定输入电压，并且凭借其20纳秒的最小接入时间，兼容输入电压高达60伏的降压转换。VICOR电源ZVS降压稳压器为12VIN、24VIN和48VIN标称系统提供降压稳压器。各自系列中的所有设备互享相同的占用面积。
特征与优势
宽运作范围
操作简单，研发时间短
高效率
灵活而丰富的性能
深圳市立维创展科技是VICOR电源模块的代理经销商，主要提供DC-DC、AC-DC电源模块，隔离、非隔离电源模块转换器等，立维创展致力为客户提供高品质、高质量、价格公正的微波元器件产品，欢迎咨询.
详情了解VICOR电源模块请点击：http://www.leadwaytk.com/brand/18.html
Part Numbers | Output Range | Rating |
| Set | Range |
|
12V (8 – 18VIN) |
|
|
|
PI3423-00-LGIZ | 3.3V | 2.3 – 4.1V | 15A |
PI3424-00-LGIZ | 5.0V | 3.3 – 6.5V | 15A |
24V (8 – 36VIN)I2C™ Functionality |
|
|
|
PI3301-00-LGIZ | 3.3V | 2.3 – 4.1V | 10A |
PI3301-01-LGIZ | 3.3V | 2.3 – 4.1V | 15A |
PI3302-00-LGIZ | 5.0V | 3.3 – 6.5V | 10A |
PI3302-03-LGIZ | 5V | 3.3 – 6.5V | 15A |
PI3303-00-LGIZ | 12V | 6.5 – 13.0V | 8A |
PI3305-00-LGIZ | 15V | 10.0 – 16.0V | 8A |
24V (14 – 42VIN) |
|
|
|
PI3323-00-LGIZ | 3.3V | 2.2 – 4.0V | 22A |
PI3323-00-LGMZ |
PI3325-00-LGIZ | 5.0V | 4.0 – 6.5V | 20A |
PI3325-00-LGMZ |
48V (30 – 60VIN) |
|
|
|
PI3523-00-LGIZ | 3.3V | 2.2 – 4.0V | 22A |
PI3525-00-LGIZ | 5.0V | 4.0 – 6.5V | 20A |
PI3525-00-LGIG |
PI3526-00-LGIZ | 12.0V | 6.5 – 14V | 18A |
48V (36 – 60VIN) |
|
|
|
PI3542-00-LGIZ | 2.5V | 2.2 – 3.0V | 10A |
PI3543-00-LGIZ | 3.3V | 2.6 – 3.6V | 10A |
PI3545-00-LGIZ | 5.0V | 4.0 – 5.5V | 10A |
PI3546-00-LGIZ | 12.0V | 6.5 – 14.0V | 9A |
