LMZ31506H降压模块（集成电感）

发布时间：2022-04-20 17:11:04     浏览：935

LMZ31506H电源模块是款便于应用的集成电源解决方案6-ADC-DC转换器和功率MOSFET、屏蔽电感器和无源器件结合在一起QFN封装中。该总功率解决方案只允许三个外部器件，并清除了电路补偿和磁性器件选择过程。

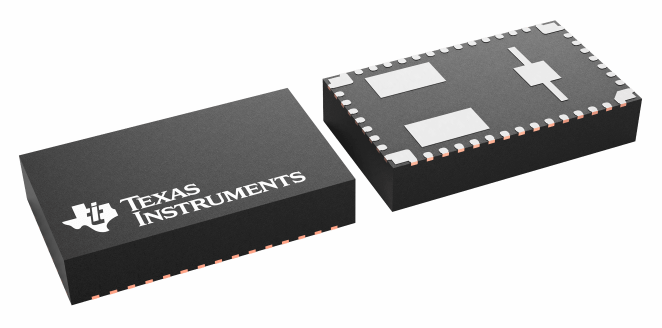

LMZ31506H电源模块9×15×2.8毫米QFN封装便于焊接到印刷电路板上，并允许设计紧凑型的负载点，工作效率高于90%，功耗好，对环境的热阻抗为13°C/W。LMZ31506H电源模块在85°C在工作温度下，在没有气流的条件下提供完整的6A额定输出电流。

LMZ31506H离散负载点设计的灵活性和功能集特别适合高性能DSP和FPGA供电。优秀的封装技术提供了与标准QFN强大安全可靠的电源解决方案与安装使用和检测技术兼容。


特征

•完整的集成电源解决方案实现了占用空间小、精巧的设计

•9mm×15mm×2.8mm封装

•效率高达96%

•宽输出电压控制1。2V至5.5V，参考精度为1%

•可选可调节电源轨允许输入电压降至1.7V

•可调节开关频率（480kHz至780kHz）

•与外部时钟同步

•可调节慢速启动

•输出电压排序和跟踪

•功率输出优异

•可编程欠压锁定（UVLO）

•输出过电流保护

•过热保护

•预偏置输出启动

•工作温度范围：–40°C至+85°C

•增强的热性能：13°C/W

•满足EN55022B级排放标准

-集成屏蔽电感

•采用LMZ31506H和WEBENCH®Power Designer创建定制设计

应用

•宽带和通讯基础设施

•自动化测试和医疗器械

•Compact PCI/PCI Express/PXI Express

•DSP和FPGA负载点应用

•高密度分布式电力系统

由于TI的大面积缺料情况，很多客户面临超高价调货的情况，甚至于渠道贸易商价格超过50倍正常行情。

而知名电源制造商台达旗下Cyntec产品，早已推出uPOL 电源模块产品原位替代，例如：MUN12AD03-SEC，MUN3CAD03-SE，完美解决TI缺货，大量现货供应。

深圳市立维创展科技授权代理Cyntec全线产品，致力为客户提供高品质、高质量、价格公正的电源模块产品。产品原装进口，质量保证，并为中国大陆市场提供技术支持，欢迎咨询。

详情了解Cyntec请点击：http://www.leadwaytk.com/brand/16.html
