LMZ31506降压模块（集成电感）

发布时间：2022-04-15 16:57:37 浏览：1204

LMZ31506电源模块是款易于使用的集成电源解决方案。它将6A DC/DC转换器、功率MOSFET、屏蔽电感和多个无源元件集成在一个扁平QFN封装中。这种整体电源解决方案只需要三个外部组件，消除了回路补偿和磁性组件选择的过程。

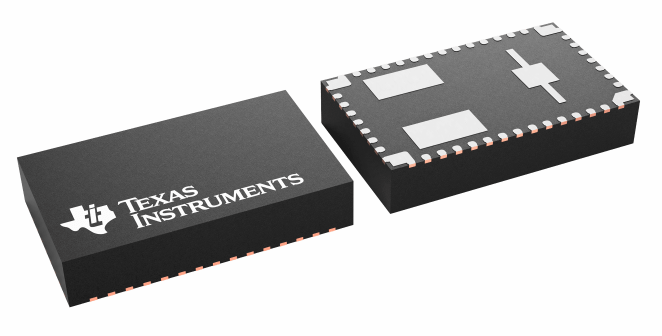

LMZ31506电源模块9mm×15mm×2.8mm QFN封装可以很容易地焊接到印刷电路板上，并且可以实现紧凑的负载点设计，效率超过90%，具有良好的功耗，对环境的热阻抗仅为13°C/w。当环境温度为85°C且无气流时，LMZ31506电源模块可提供6A的全输出电流。LMZ31506提供了独立负载点设计的灵活性和功能集，非常适合为高性能DSP和FPGA供电。先进的封装技术可以提供与标准QFN安装和测试技术兼容的耐用可靠电源解决方案。

特性

•完整的集成式电源解决方案可实现小尺寸和扁平设计

•9mm×15mm×2.8mm封装形式

-引脚与LMZ31503兼容

•效率高达96%

•宽输出电压调节范围0.6V至5.5V，基准精度为1%

•支持面对更高电流的并联运转

•可选分离电源轨可实现低至1.6V的输入电压

•可调式开关频率（250kHz至780kHz）

•与外部时钟同步

•可调式慢速启动

•输出电压排序/跟踪

•电源正常输出

•可编程欠压锁定(UVLO)

•输出过流保护（断续模式）

•温度保护

•预偏置输出启动

•运转温度范围：-40°C至85°C

•增强的热性能：13°C/W

•满足EN55022B类辐射标准

-集成屏蔽电感器

•使用LMZ31506并利用WEBENCH®电源设计器构建定制设计方案

应用

•宽带和通讯基础设施

•自动化测试和医用设备

•紧凑型外设组件互连接口(PCI)，PCI快速接口和PCI拓展(PXI)快速接口

•DSP和FPGA负载点应用

由于TI的大面积缺料情况，很多客户面临超高价调货的情况，甚至于渠道贸易商价格超过50倍正常行情。

而知名电源制造商台达旗下Cyntec产品，早已推出uPOL 电源模块产品原位替代，例如：MUN12AD03-SEC，MUN3CAD03-SE，完美解决TI缺货，大量现货供应。

深圳市立维创展科技授权代理Cyntec全线产品，致力为客户提供高品质、高质量、价格公正的电源模块产品。产品原装进口，质量保证，并为中国大陆市场提供技术支持，欢迎咨询。

详情了解Cyntec请点击：http://www.leadwaytk.com/brand/16.html
