LMZ31530降压模块（集成电感）

发布时间：2022-04-14 17:09:24 浏览：1348

LMZ31530电源模块是便于使用的集成电源解决方案。它将30-aDC/DC转换器与功率MOSFET、屏蔽电感和无源元件结合在一个轻量级QFN封装中。这种总功率解决方案只支持三个外部器件，清除了回路补偿和磁性器件选用过程。

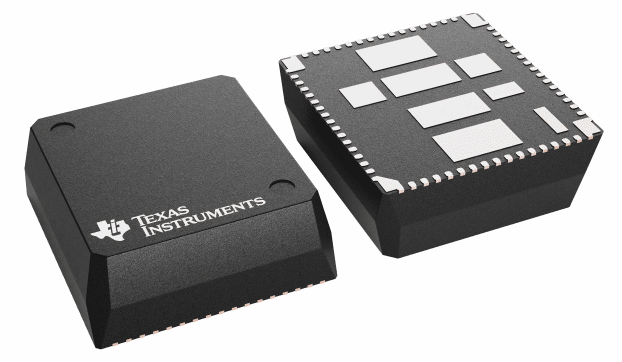

LMZ31530功率模块15×16×5.8mmQFN封装便于焊接到印刷电路板上，并支持紧凑型的负载点设计。LMZ31530电源模块的效率超过95%，具备超快的负载阶跃响应和优异的功耗性能，热阻抗为8.6°C/W。LMZ31530提供了负载离散点设计的灵活性和功能集，特别适合为各种IC和系统供电。先进的封装技术提供了与标准QFN安装程序和测试技术兼容的强大安全可靠的电源解决方案。

特征

•完整的集成电源解决方案；比离散设计小

•15mm×16mm×5.8mm包装尺寸

-引脚与LMZ31520兼容

•超快速负载阶跃响应

•效率高达96%

•宽输出电压调整0.6V至3.6V，参考精度为1%

•可选分离式电源轨支持输入电压降至3V

•可选用的开关频率；（300千赫至850千赫）

•可选用的慢速启动

•可调式过电流限制

•功率输出良好

•输出电压排序

•超温保护

•预偏置输出启动

•工作温度范围：–40°C至85°C

•增强的热性能：8.6°C/W

•符合EN55022A级排放标准

-集成屏蔽电感

•使用LMZ31530和WEBENCH®Power Designer创建定制设计

应用

•宽带和通信基础设施

•DSP和FPGA负载点应用

•高密度电力系统

由于TI的大面积缺料情况，很多客户面临超高价调货的情况，甚至于渠道贸易商价格超过50倍正常行情。

而知名电源制造商台达旗下Cyntec产品，早已推出uPOL 电源模块产品原位替代，例如：MUN12AD03-SEC，MUN3CAD03-SE，完美解决TI缺货，大量现货供应。

深圳市立维创展科技授权代理Cyntec全线产品，致力为客户提供高品质、高质量、价格公正的电源模块产品。产品原装进口，质量保证，并为中国大陆市场提供技术支持，欢迎咨询。

详情了解Cyntec请点击：http://www.leadwaytk.com/brand/16.html
