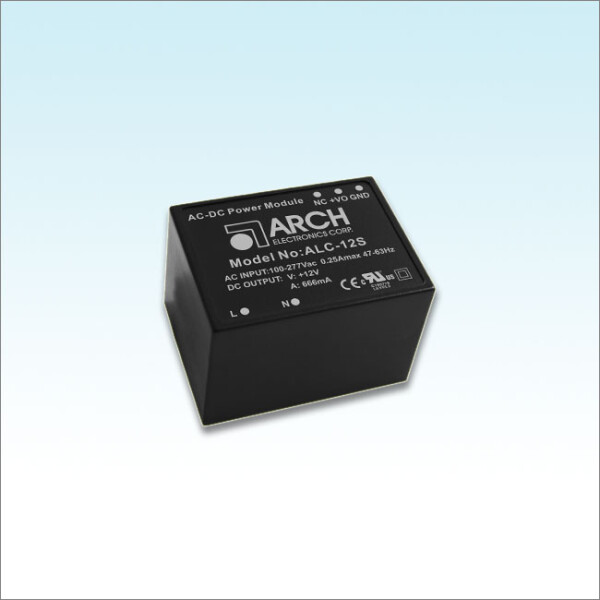

ARCH AC-DC ITE电源模块ALC系列

发布时间：2022-04-14 17:06:50     浏览：1394

ARCH电源ALC系列应用在控制电路的输出功率电平。ARCH AC-DC ITE电源模块ALC系列首先检验从电路输出端耦合到直流分量的射频信号，然后将其传到级运算放大器实现反向放大。放大的直流电压被送回输入端，作为电调制和衰减电路的可变偏置，以控制输出信号电平的幅度。

ARCH AC-DC ITE电源模块ALC系列：

规格尺寸：1.48"x1.11"x1.08"

I/P: 90~305VAC

O/P:

S:3.3,5,8,9,12,14,15,24VDC

D:5/3.3,8/5,12/5VDC

I/O隔离：3000VAC

工作温度：-40~+70°C

主要特征

可安装使用在PCB上的电源模块

密封式塑料外壳

通用型输入范围90-305VAC，47-440Hz

单输出和双输出

低纹波和噪声

二级隔离

最大空载瓦特<0.3W

CE、UL认证

3年产品保修

ARCH为台湾知名电源模块产品制造商，ARCH主要提供大功率AC-DC和DC-DC电源模块产品，常见于系统前端，目前ARCH电源模块客户群覆盖显示屏、仪表、医疗、工业自动化、医疗、轨道交通等，ARCH电源模块产品特色以大功率-小体积为特征。

深圳市立维创展科技授权代理ARCH电源模块产品，提供高效率，高品质与小尺寸特性的产品满足市场趋势和需求，并提供技术支持服务，欢迎咨询。

详情了解ARCH电源模块请点击：http://www.leadwaytk.com/brand/38.html


电气特性

封装

模块

尺寸

37.66 x 28.16 x 27.5 毫米
1.48 x 1.11 x 1.08 英寸

空载功率

<0.3W

线路调节

单：±0.2%
双：Vo：±0.2% / Vr：±3%

负载调节

3.3S:±3%
5S:±2%
8S~24S::±0.5%
Dual:Vo:±0.5% / Vr:±5%

波纹

24S:<150mV (Vp-p)
其他:<100mV (Vp-p)

噪音

24S:<200mV (Vp-p)
其他:<150mV (Vp-p)

机构批准

UL / EN 60950-1

电磁干扰

EN 55032 B 类

特快专递

EN 55024
