LMZM33606降压模块（集成电感）

发布时间：2022-04-13 16:58:35 浏览：980

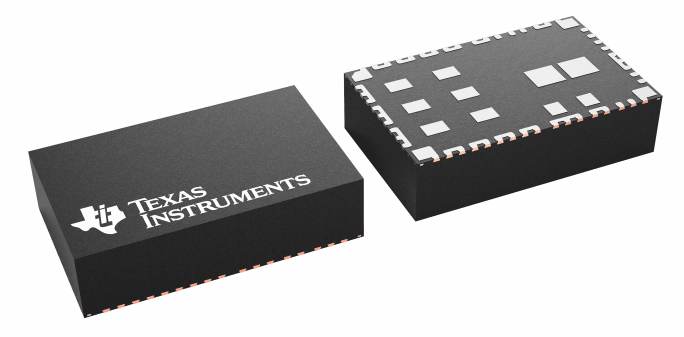

LMZM33606电源模块是款易于应用的集成电源解决方案。它将6ADC/DC转换器与功率MOSFET、屏蔽电感和多个无源元件集成在一个低厚度封装中。LMZM33606只需要四个外部元器件，在设计过程中清除了环路补偿和电感元件选择过程。LMZM33606选用16mm×10mm×4mm、41针QFN封装，易于焊接到印刷电路板上，可实现紧凑型的低厚度负载点设计。LMZM33606的整套作用包括正常功率指示、可调式软启动、跟踪、同步、可编程UVLO、预偏置启动、可选自动或FPWM模式及其过电流和超温保护。LMZM33606可配置为逆变应用的负输出电压。

特性

•较小的总体解决方案尺寸：<250mm2

–需要的外部组件数低至4个

–16mm×10mm×4mmQFN封装

•支持5V、12V、24V、28V输入电源轨

–1V至20V输出电压范围

–引脚与4ALMZM33604兼容

•符合EN55011辐射发射标准

•可配置为负输出电压

•用来实现设计灵活性的可调节作用

–开关频率（350kHz至2.2MHz）

–可与外部时钟保持同步

–可选自动模式或FPWM模式

–自动：提升轻负载下的效率

–FPWM：在整个负载上具备固定频率

–可调式软启动和跟踪输入

–精密使能作用，用来对系统UVLO进行编程

•保护特性

–间断模式电流限制

–超温保护

–电源正常输出

•可在极端环境中运行

–在85°C且无气流的情况下具备高达50W的输出功率

–工作结温范围：–40°C至+125°C

–工作环境温度范围：–40°C至+105°C

–通过了Mil-STD-883D冲击和振动测试

应用

•工业生产、医疗设备和检测设备

•通用宽输入电压稳压

•反相输出应用

由于TI的大面积缺料情况，很多客户面临超高价调货的情况，甚至于渠道贸易商价格超过50倍正常行情。

而知名电源制造商台达旗下Cyntec产品，早已推出uPOL 电源模块产品原位替代，例如：MUN12AD03-SEC，MUN3CAD03-SE，完美解决TI缺货，大量现货供应。

深圳市立维创展科技授权代理Cyntec全线产品，致力为客户提供高品质、高质量、价格公正的电源模块产品。产品原装进口，质量保证，并为中国大陆市场提供技术支持，欢迎咨询。

详情了解Cyntec请点击：http://www.leadwaytk.com/brand/16.html
