TPS54418降压转换器（集成开关）

发布时间：2022-04-11 17:05:09     浏览：1167

TPS54418电源是款功能完善的6V4a同步降压电流模式转换器，具有两个集成MOSFET。

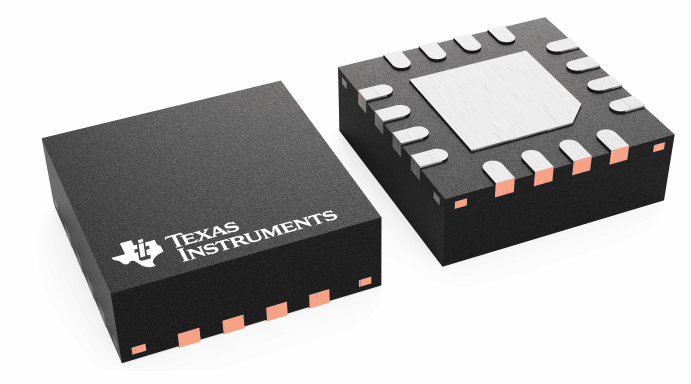

TPS54418电源根据集成MOSFET实现中小型设计方案，实现电流模式控制以减少外部元器件的数量，根据使电源开关频率高达2MHz来减少电感器规格尺寸，并根据中小型，3mmx3mm热提高QFN封装。

TPS54418电源根据集成30-m，根据精确的±1%参考电压（VREF）超温。

为各种负载提供精确控制ΩMOSFET和350μA的经典电源电流。采用EN引脚，根据进入关机模式，关机电源电流减少至2μA。

TPS54418欠压锁定在内部设置为2.6V，但可以根据在启用引脚上采用电阻网络编程阈值来增加。输出电压启动斜坡由软启动引脚控制。TPS54418漏极开路电源的优良数据表明输出在其标称电压的93%到107%之间。频率折叠式和热关机可在过电流条件下保护电源。


特征

•两个，30米Ω（经典）4-A负载下的高效率MOSFET

•电源开关频率：200kHz至2MHz

•参考电压超温：0.8V±1%

•与外部时钟同步

•可调式软启动/排序

•UV和OV功率输出优良

•低运转和停机静态电流

•安全启动至预偏置输出

•逐周期电流限制、热保护和频率折叠式保护

•工作连接温度范围：40°C至150°C

•热增强型3mm×3mm16针WQFN封装

•采用TPS54418和WEBENCH®Power Designer创建定制设计方案

应用

•低功率密度、高电压系统

•高性能DSP、FPGA、ASIC和微处理器的负载控制点

•宽带、网络和光纤通信基础设施

由于TI的大面积缺料情况，很多客户面临超高价调货的情况，甚至于渠道贸易商价格超过50倍正常行情。

而知名电源制造商台达旗下Cyntec产品，早已推出uPOL 电源模块产品原位替代，例如：MUN12AD03-SEC，MUN3CAD03-SE，完美解决TI缺货，大量现货供应。

深圳市立维创展科技授权代理Cyntec全线产品，致力为客户提供高品质、高质量、价格公正的电源模块产品。产品原装进口，质量保证，并为中国大陆市场提供技术支持，欢迎咨询。

详情了解Cyntec请点击：http://www.leadwaytk.com/brand/16.html
