TPS543320降压转换器（集成开关）

发布时间：2022-04-07 17:24:24     浏览：1022

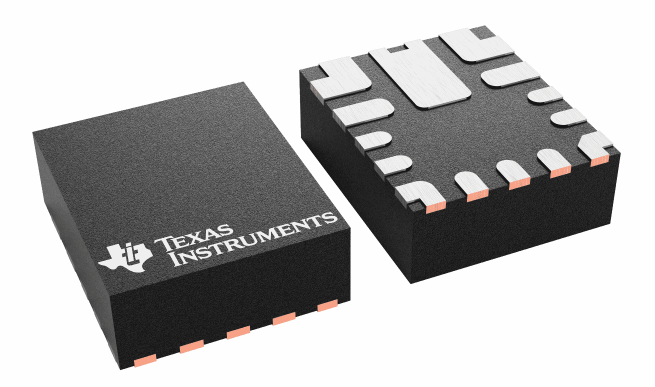

TPS543320是款高效率的18-v、3-A同步降压转换器，具备内部补偿和先进的固定频率电流模式控制。它可以在高达2.2MHz的开关频率下提供高效率。TPS543320位于2.5mm×3mm的小热棒上™VQFN封装在高频率下具备很高的效率，这促使它适合需要较小解决方案的设计。TPS543320固定频率控制器可在500kHz至2.2MHz的范围内作业，并可使用同步引脚与外部时钟同步。其他性能包括高精度电压基准、可选择的软启动时间、montonic运行至预偏置输出、可选择的电流量限制、可利用EN引脚调整的UVLO，及其全套故障保护。


特征

•固定频率、内部补偿高级电流量模式（ACM）控制

•集成化25-mΩ和13.9-mΩMOSFET

•输入电压范围：4V至18V

•输出电压范围：0.5V至7V

•三个可选PWM斜坡选项，以提升控制回路性能

•五种可选开关频率：500kHz、750kHz、1MHz、1.5MHz和2.2MHz

•可与外部时钟同步

•整个温度范围内的0.5-V，±0.5%电压参考精确度

•可选软启动时间：0.5ms、1ms、2ms和4ms

•单调运行至预偏置输出

•兼容3-A和2-A操作的可选电流量限制

•利用可调式输入欠压锁定启用

•电源优异输出监控器

•输出过压、输出欠压、输入欠压、过电流和超温保护

•与TPS543820和TPS543620兼容的引脚到引脚

•–40°C至150°C的作业接合温度

•2.5mm×3mm，14针VQFN-HR封装，间距为0.5mm

应用

•无线基础设施和有线通信设备

•光纤和光纤网络

•检测和测量

•医疗健康

由于TI的大面积缺料情况，很多客户面临超高价调货的情况，甚至于渠道贸易商价格超过50倍正常行情。

而知名电源制造商台达旗下Cyntec产品，早已推出uPOL 电源模块产品原位替代，例如：MUN12AD03-SEC，MUN3CAD03-SE，完美解决TI缺货，大量现货供应。

深圳市立维创展科技授权代理Cyntec全线产品，致力为客户提供高品质、高质量、价格公正的电源模块产品。产品原装进口，质量保证，并为中国大陆市场提供技术支持，欢迎咨询。

详情了解Cyntec请点击：http://www.leadwaytk.com/brand/16.html
