TPSM41615降压模块（集成电感器）

发布时间：2022-04-01 16:15:13     浏览：1009

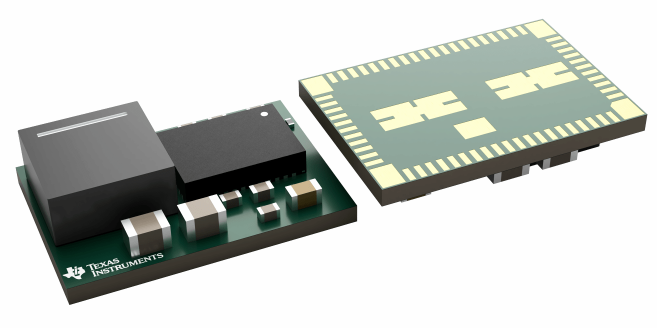

TPSM41615电源模块是款便于应用的集成式电源。它将DC/DC转换器、功率MOSFET、屏蔽电感和多个无源元件集成式在一个紧凑型的QFN封装中。TPSM41615只需要极少的外部部件，仍然可以调整关键参数以满足特殊的设计要求。需要更多电流量的应用可以受益于并联两个TPSM41615电源。

TPSM41615具备优异的封装布局11mm×16mm×4.2mm，69引脚QFN封装具备优异的功耗性能，并可以提高热性能。封装的所有信号引脚均布局在外围，TPSM41615底端有一个大型散热垫。TPSM41615借助电源正常状态信号、时钟同步、可编程UVLO、软启动定时选择、预偏置启动、过电流量和超温保护等功能提供灵活性，因此它已成为为各种设备和系统供电的优秀产品。


特性

•集成式电感器电源解决方案

•11mm×16mm×4.2mmQFN封装

–所有引脚均布局在封装外围

•输入电压范围：4V至16V

•宽输出电压范围：0.6V至7.1V

•可选内部基准（精度为±0.5%）

•最多可层叠两个电源

–并行输出，可获得更高的电流量

–相位交错，可减少纹波

•效率高达97%

•可调整固定开关频率（300kHz至1MHz）

•支持与外部时钟同步

•高级电流量模式可提供超快负载阶跃响应

•电源正常状态输出

•满足EN55011辐射EMI限值

•工作环境温度范围：-40°C至+105°C

•IC工作结温范围：–40°C至+125°C

•与以下电源引脚兼容：25ATPSM41625

•应用TPSM41615并借助WEBENCH®Power Designer创建定制设计方案

应用

•电信和无线基础设施

•工业自动化测试设备

•企业交换和储存应用

•高密度分布式电源系统

由于TI的大面积缺料情况，很多客户面临超高价调货的情况，甚至于渠道贸易商价格超过50倍正常行情。

而知名电源制造商台达旗下Cyntec产品，早已推出uPOL 电源模块产品原位替代，完美解决，大量现货供应。

深圳市立维创展科技授权代理Cyntec全线产品，致力为客户提供高品质、高质量、价格公正的电源模块产品。产品原装进口，质量保证，并为中国大陆市场提供技术支持，欢迎咨询。

详情了解Cyntec请点击：http://www.leadwaytk.com/brand/16.html
