Teledyne E2V双8位500 Msps ADC AT84AD004B

发布时间：2022-04-01 16:08:43     浏览：1656

AT84AD004B是款单片双8位模数转换器，功能损耗为1.4W，数字精确度高。它集合了双片上跟踪/保持功能，可提供极高的动态性能指标，采样率高达500ms/s，输入带宽为1GHz。AT84AD004B的多重概念、集合解复用器和简易的交叠模式使该设备对所有的双通道运用都非常友好，例如直接射频转化或数据采集。AT84AD004B三线串行通信的智能功能清除了对外界组件的需求。AT84AD004B通常用作增益和偏移调整以及其他参数设置，从而降低空间和功能损耗，提高系统的灵活性。


特征

具备8位分辨率的双ADC

每通道500Msps采样率，交叠模式下1Gsps

单个或1:2解复用输出

LVDS输出格式（100Ω）

500mvpp模拟输入（仅限差分）

差分或单端502PECL/LVDS兼容时钟输入

电源：3。3V（模拟），3。3V（数字），2。25V（输出）

LQFP144或LQFP-EP144L绿色包装

温度范围：

0℃<70℃（商用级）

40℃三线串行通信

16位数据。3位地址

1:2或1:1输出解复用器比率选择

完整或部分待机模式

模拟增益（+1.5db）数字控制

输入时钟选择

模拟输入开关选择

二进制或灰色逻辑输出

同步数据准备重置

数据就绪延迟可在两个通道上调试

交叠函数

偏移和增益（通道到通道）校准

一个通道上的数字精细SDA（精细采样延迟调整）

内部静态或动态内置测试（BIT）

应用

•数字示波器

•通信接收器（I/Q）

•直接射频下变频

•高速数据采集

•雷达/电子对抗

深圳立维创展科技是Teledyne E2V的经销商，主要供给Teledyne E2V数模转换器和半导体，Teledyne E2V的应用领域包括通信、自动化、发现、医疗、环保等。价格优势，欢迎咨询。

详情了解Teledyne E2V请点击：http://www.leadwaytk.com/brand/26.html

上一篇: 高速模数转换器ADC时钟极性与启动时间

下一篇: ADI PWM至电压输出数模转换器

推荐资讯

  • ​ADRF5021单极双掷（SPDT）开关
    ​ADRF5021单极双掷（SPDT）开关 2025-04-30 16:34:13

    ADRF5021 是硅工艺通用型单极双掷（SPDT）开关，采用 3mm×3mm、20 端子 LGA 封装，在 9kHz - 30GHz 范围高隔离低损耗，需双电源电压，兼容 CMOS/LVTTL 逻辑，具备超宽频、高隔离度、低插入损耗等特性，ESD 灵敏性 1 级（1 kV HBM），适用于测试、微波无线通信、军工通信等多领域。

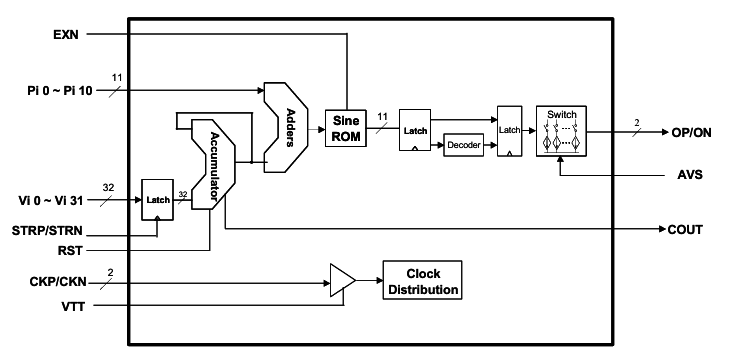

  • ​DS856直接数字频率合成器（DDS）替代AD9851，AD9858，AD9914S-CSL
