TPS84A20降压模块（集成电感器）

发布时间：2022-03-25 17:16:58     浏览：1244

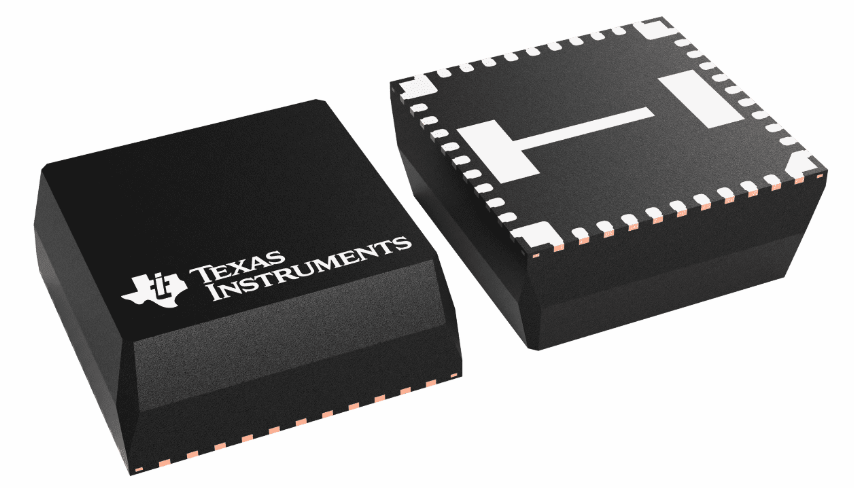

TPS84A20是款简单易用的集成电源解决方案。它将10A DC/DC转换器与功率MOSFET、电感和无源元件集成在一个小型QFN封装中。这种整体电源解决方案只需要三个外部组件，消除了回路补偿和磁性组件选择的过程。TPS84A20采用10mm×10mm×4.3mm QFN封装，易于焊接到印刷电路板上，可实现紧凑的负载点设计。TPS84A20提供了离散负载点设计的灵活性和功能集，非常适合为各种集成电路（IC）和系统供电。TPS84A20的先进封装技术可以提供与标准QFN安装和测试技术兼容的强大、耐用和可靠的电源解决方案。


特性

•完整的集成化电源解决方案可完成小尺寸和扁平设计

•10mm×10mm×4.3mm封装形式

•效率最高可达95%

•Eco-mode™/轻负载效率(LLE)

•宽输出电压调整范围为0.6V至5.5V，基准精度为1%

•适用针对更高电流量的并行运作

•可选分离电源轨可完成低至2.95V的输入电压

•可调整的开关频率范围（200kHz至1.2MHz）

•与外部时钟同步

•提供180°异相位时钟信号

•可调式慢速启动

•输出电压排序/跟踪

•电源正常输出

•可编程欠压锁定(UVLO)

•过电流和超温保护

•预偏置输出启动

•工作温度范围：–40°C至+85°C

•增加的散热性能：13.3°C/W

•满足EN55022B类辐射标准

应用

•宽带和通讯基础设施

•自动测试和医疗器械

•紧凑型PCI/PCI快速接口/PXI快速接口

•DSP和FPGA负载点应用

由于TI的大面积缺料情况，很多客户面临超高价调货的情况，甚至于渠道贸易商价格超过50倍正常行情。

而知名电源制造商台达旗下Cyntec产品，早已推出uPOL 电源模块产品原位替代，完美解决，大量现货供应。

深圳市立维创展科技授权代理Cyntec全线产品，致力为客户提供高品质、高质量、价格公正的电源模块产品。产品原装进口，质量保证，并为中国大陆市场提供技术支持，欢迎咨询。

详情了解Cyntec请点击：http://www.leadwaytk.com/brand/16.html
