TI非隔离电源模块产品与替代方案
发布时间：2022-03-24 16:41:00 浏览：1485
常规的分立设计电源方案，应用灵活，但带来的问题也比较明显：
随着功率增加，各元器件的体积和散热的问题更加复杂；
更多的噪声、纹波的问题，也给工程师的能力带来挑战；
而现在的产品设计，趋向精细化、智能化，TI较好地提出了模块化的产品方案，即将DC-DC芯片、阻容感集成在一起，同时也大幅减少了EMI影响，工程师也就不需要花费太多的时间在电源方向。
微型模块式的电源方案，如用在FPGA上，既能满足高频FPGA的电源纹波，也能大幅减少占板空间达到60%，其已经广泛被XILINX、INTEL相关项目使用。

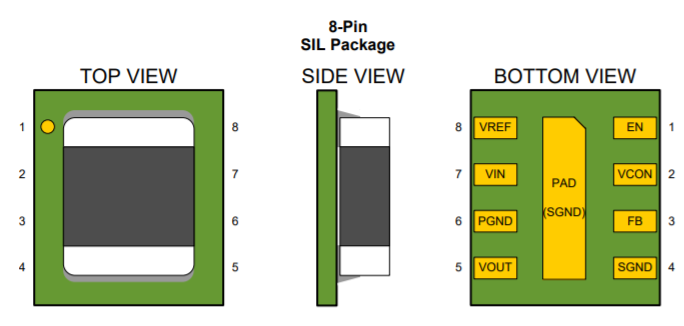

TI的非隔离DC-DC电源模块，其中采用uSIP封装的产品如下：
型号 | 电流 | 输入电压 | 输出电压 | 封装尺寸 |
LMZ10501 | 1A | 2.7~5.5V | 0.6~3.6V | 3*2.6mm |
LMZ20501 | 1A | 2.7~5.5V | 0.8~3.6V | 3.5*3.5*1.75mm |
LMZ20502 | 2A | 2.7~5.5V | 0.8~3.6V | 3.5*3.5*1.75mm |
LMZ21701 | 1A | 3~17V | 0.9~6V | 3.5*3.5*1.75mm |
LMZ30602 | 2A | 2.95~6V | 0.8~3.6V | 9*11mm |
TPS543320 | 3A | 4.0~18V | 0.5~7V | 3*2.5mm |
TPS54318 | 3A | 2.95~6V | 0.8~4.5V | 3*3mm |
TPS54319 | 3A | 2.95~6V | 0.8~4.5V | 3*3mm |
TPS54418 | 4A | 2.95~6V | 0.8~4.5V | 3*3mm |
TPSM82810 | 4A | 2.75~6V | 0.5~5.5V | 2.8*3.0mm |
TPSM82813 | 3A | 2.75~6V | 0.6~5.5V | 2.8*3.0mm |
TPSM82822 | 2A | 2.4~5.5V | 0.6~4V | 2.0*2.5mm |
LMZ20502 | 2A | 2.7~5.5V | 0.8~3.6V | 3.5*3.5mm |
LMZ21701 | 1A | 3~17V | 0.9~6V | 3.5*3.5mm |
LMZ10501 | 1A | 2.7~5.5V | 0.6~3.6V | 3*2.6mm |
TPS826765 | 0.6A | 2.3~4.8V | 1.05V | 2.9*2.3mm |
TPS826711 | 0.6A | 2.3~4.8V | 1.8V | 2.9*2.3mm |
TPS82672 | 0.6A | 2.3~4.8V | 1.5V | 2.9*2.3mm |
TPS82674 | 0.6A | 2.3~4.8V | 1.2V | 2.9*2.3mm |
TPS82677 | 0.6A | 2.3~4.8V | 1.2V | 2.9*2.3mm |
TPS82671 | 0.6A | 2.3~4.8V | 1.8V | 2.9*2.3mm |
TPS82675 | 0.6A | 2.3~4.8V | 1.2V | 2.9*2.3mm |

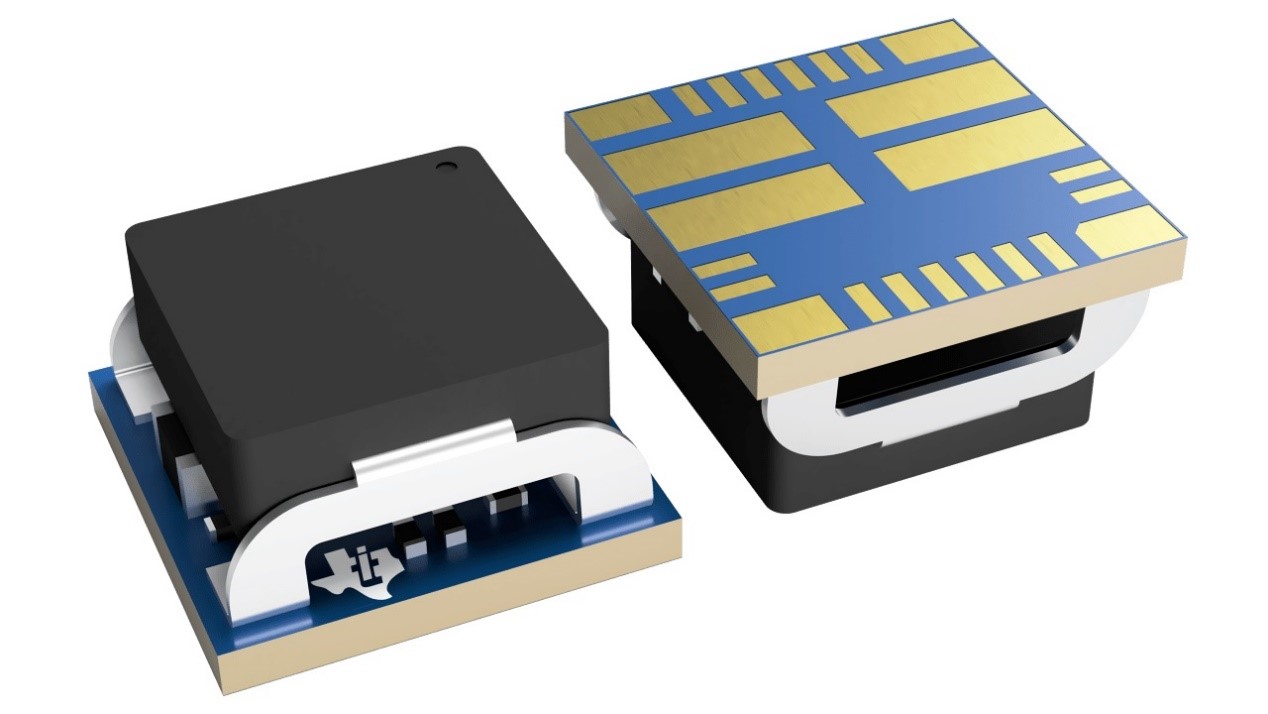

而TI的大电流产品，则部分型号有支持并联堆叠，采用QFM封装如下：
型号 | 电流 | 输入电压 | 输出电压 | 封装尺寸 |
TPSM41625 | 25A | 4~16V | 0.6~7.1V | 11*16mm |
TPSM41615 | 15A | 4~16V | 0.6~7.1V | 11*16mm |
TPSM53604 | 4A | 3.8~36V | 1~7V | 5*5.5mm |
LMZM33606 | 6A | 3.5~36V | 1-7V | 5*5.5mm |
TPSM84624 | 6A | 4.5~17V | 0.6~10V | 7.5*7.5mm |
TPSM84424 | 4A | 4.5~17V | 0.6~10V | 7.5*7.5mm |
TPSM84824 | 8A | 4.5~17V | 0.6~10V | 7.5*7.5mm |
TPSM846C24 | 35A | 4.5~15V | 0.5~2V | 15*16mm |
TPSM846C23 | 35A | 4.5~15V | 0.35~2V | 15*16mm |
LMZ31530 | 30A | 3~14.5V | 0.6~3.6V | 15*16mm |
LMZ31520 | 20A | 3~14.5V | 0.6~3.6V | 15*16mm |
LMZ31707 | 7A | 2.95~17V | 0.6~5.5V | 10*10mm |
LMZ31704 | 4A | 2.95~17V | 0.6~5.5V | 10*10mm |
LMZ31710 | 10A | 2.95~17V | 0.6~5.5V | 10*10mm |
LMZ30606 | 6A | 2.95~6V | 0.8~3.6V | 9*11mm |
LMZ31506 | 6A | 2.95~14.5 | 0.6~5.5V | 9*15mm |
LMZ31503 | 3A | 4.5~14.5 | 0.8~5.5V | 9*15mm |
LMZ30602 | 2 A | 2.95~6V | 0.8~3.6V | 9*11mm |
TPS84A20 | 10A | 2.95~17V | 0.6~5.5V | 10*10mm |
TPS84621 | 6A | 2.95~14.5 | 0.6~5.5V | 9*15mm |
TPS84610 | 6A | 2.95~6V | 0.8~3.6V | 9*11mm |
LMZ31506H | 6A | 4.5~14.5V | 0.8~5.5V | 9*15mm |

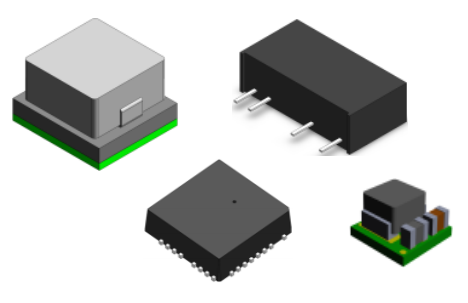

鉴于目前市场TI大面积缺货，和市场价格飞涨的严峻情况，近来有很多客户联系我们是否有替代产品。其实行业知名电源厂商台达旗下【Cyntec】很早就为全球客户提供uPOL微型非隔离电源模块产品，更好的性价比，更充足的产能，很多都能提供现货。
如： TPS82130可以采用MUN12AD03-SEC原位替代
TPS82085 可以采用MUN3CAD03-SE 原位替代
深圳市立维创展科技授权代理Cyntec全线产品，致力为客户提供高品质、高质量、价格公正的电源模块产品。产品原装进口，质量保证，并为中国大陆市场提供技术支持，欢迎咨询。
