LMZ31707降压电源模块

发布时间：2022-03-23 17:18:26     浏览：1085

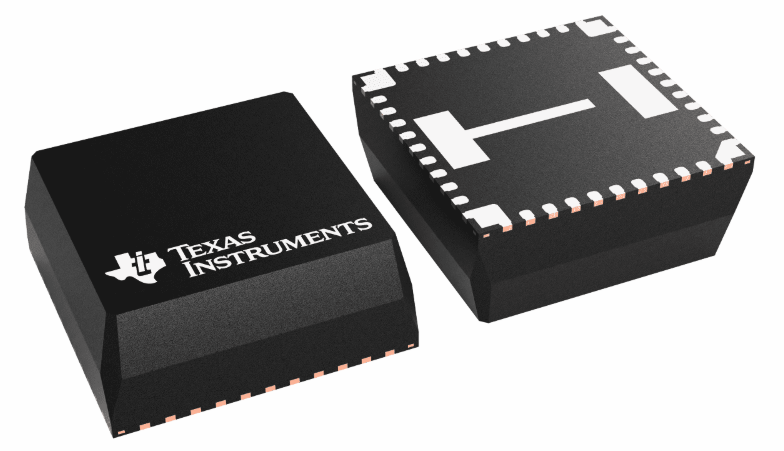

LMZ31707 SIMPLE SWITCHER®电源模块是款便于应用领域的集成电源解决方案，它将7-aDC-DC转换器与功率MOSFET、屏蔽电感和无源器件连接起来，生成一个精巧的QFN封装。这种总功率解决方案只接受三个外部部件，并清除了回路补偿和磁性零部件选择流程。

LMZ31707降压电源模块10mm×10mm×4.3mmQFN封装便于焊接到印刷线路板上，并接受紧凑型的负载点设计方案。LMZ31707的热阻抗为13.3°C/W，具备95%以上的效率和优异的功耗性能。LMZ31707提供了离散负载点设计方案的灵活性和功能集，特别适合为各种IC和系统配电。领先的封装技术提供了与标准QFN安装使用和检测技术兼容的强悍安全可靠的电源解决方案。


特征

•完整的集成电源解决方案可完成占用面积小、外形精巧的设计方案

•10mm×10mm×4.3mm包装

–引脚与LMZ31710和LMZ31704兼容

•效率高达95%

•生态模式™/轻载效率（LLE）

•宽输出电压调节0.6V至5.5V，参考精度为1%

•轻巧更大电流量的并联运作

•可选分离式电源轨接受输入电压降至2.95V

•可调式开关频率（200kHz至1.2MHz）

•与外部时钟同步

•提供180°异相时钟信号

•可调式慢速启动

•输出电压排序/跟踪

•功率输出良好

•可编程欠压锁定（UVLO）

•过电流量和过温保护

•预偏置输出启动

•工作温度范围：–40°C至+85°C

•提高的热性能：13.3°C/W

•满足EN55022B级排放规范

–集成屏蔽电感器

•使用LMZ31707和WEBENCH®Power Designer创建定制设计方案

应用领域

•宽带和通讯基础设施

•自动化测试和医疗器械

•Compact PCI/PCIexpress/PXIexpress

•DSP和FPGA负载点应用

由于TI的大面积缺料情况，很多客户面临超高价调货的情况，甚至于渠道贸易商价格超过50倍正常行情。

而知名电源制造商台达旗下Cyntec产品，早已推出uPOL 电源模块产品原位替代，完美解决，大量现货供应。

深圳市立维创展科技授权代理Cyntec全线产品，致力为客户提供高品质、高质量、价格公正的电源模块产品。产品原装进口，质量保证，并为中国大陆市场提供技术支持，欢迎咨询。

详情了解Cyntec请点击：http://www.leadwaytk.com/brand/16.html
