镜像预失真线性功率放大器

发布时间：2018-06-05 15:21:36     浏览：2328

我们提出了一种新型的预失真线性化技术：“镜”“预失真”。在常规预失真功率中放大器（PA），AM-AM和AM-PM失真（或IMD3，第三阶互调）PA的失真和IMD5不知道。测量前。镜面预失真技术，我们选择一个具有相同设计的PA，但比PA小，作为一面镜子Predistorter（PD）。自镜像PD的非线性特色主干PA，无需对于PD或PA的非线性特性。


我们已经把这个概念减少到实践中去了。建立具有23 dB的镜像预失真线性PAIMD3的改进，以2声调总输出功率为34 dBm，具有7.5 dB的离P1dB41.5 dBm。指数项-功率放大器，线性化，预失真，互调。

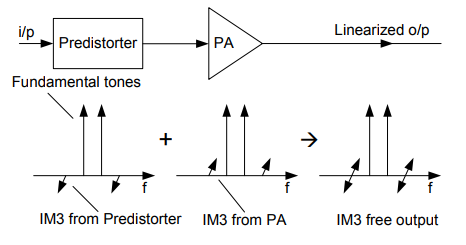

当前无线通信标准需要高数据速率来承载语音、数据和视频。在为了在给定的有限带宽中携带高数据速率，OFDM等高效调制技术采用64 QAM。在这种调制中，有是在一定时间内的电压多载波同相，振幅相加创建非常高的峰均比（PAR）可能达到15分贝。这个高点会带动一个常规PA饱和；产生信号失真和产生带外干扰。一解决这个问题的方法是使用高功率PA。A类模式和后退（BO）10-12dB。但这技术导致非常低效的PA。有各种线性化技术。用于增加PA的线性度，允许使用在较低的BO值，因此具有较高的效率。这些技术包括反馈，前馈和数字和模拟预失真〔1〕〔2〕。综上所述，模拟预失真（图1）趋于在复杂度之间提供良好的折衷，带宽和线性度的提高。不同的方式被用来实现模拟预失真电路一种方法是使用简单的二极管。PA前面的电路并选择其尺寸和偏压以补偿其AM-PM非线性。虽然该技术简单易行，易于集成。在一个封装中使用PA，线性度提高。报道非常有限，不能很好地跟踪。较高的输出功率电平〔3〕-〔4〕。另一种方法是使用Cube预失真〔5〕-〔6〕IMD3的改进可以实现，但与增加了第五阶和更高阶非线性。在〔7〕-〔9〕IMD3和IMD5是独立的。使用两个Cube预失真电路进行改进随着复杂性的增加。更简单在[10 ]中提出了改进IMD3两者的技术。和IMD5通过使用新的CuBER PD设计。
