LMZ30606降压模块（集成电感器）

发布时间：2022-03-11 17:05:05     浏览：975

LMZ30606 SIMPLES WITCHER®电源模块是款便于应用领域的集成电源解决方案，它将6ADC/DC转换器与功率金属氧化物半导体场效应晶体管（MOSFET）、屏蔽电感器和无源元件结合在一个半高QFN封装中。这种整体电源解决方案只需要3个外部元器件，不需要回路补偿和磁性元器件选择操作过程。

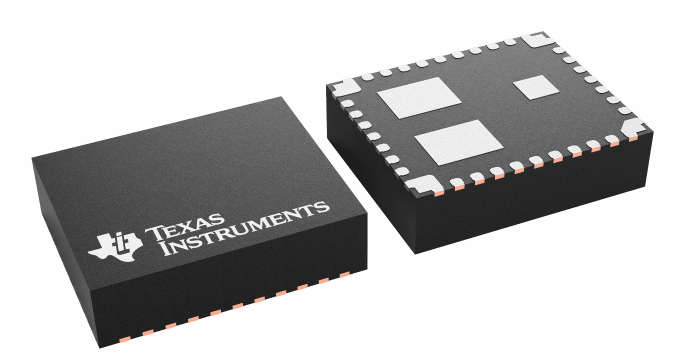

LMZ30606降压模块9mm×11mm×2.8mmQFN封装可以轻松焊接到印刷电路板上，并且可以完成紧凑型的负载点设计，工作效率超过90%，功耗优异，对环境的热阻抗仅为12°C/w。当环境温度为85°C且没有气流时，LMZ30606可以提供6A的全输出电流。LMZ30606提供了分离负载点设计的灵活性和功能集，特别适合为高性能DSP和FPGA供电。先进性的封装工艺可以提供与标准QFN安装和测试技术兼容的经久耐用安全可靠电源解决方案。


特性

•完整性的集成式电源解决方案可完成小规格尺寸和扁平设计

•9mmx11mmx2.8mm封装-与LMZ30602&LMZ30604引脚兼容

•效率高达96%

•宽输出电压调整范围0.8V至3.6V，标准精度为±1%

•可调式开关频率（500kHz至2MHz）

•与外部时钟同步

•可调式慢速启动

•输出电压排序/跟踪

•电源正常输出

•可编程欠压锁定(UVLO)

•输出过流保护

•超温保护

•工作温度范围：-40°C至85°C

•提高的散热性能：12°C/W

•满足EN55022B类辐射标准-集成屏蔽电感器

•使用LMZ30606并借助WEBENCH®电源设计器创建定制设计方案

应用领域

•宽带和通信基础设施

•自动化测试和医用设备

•紧凑型PCI/PCI快速接口/PXI快速接口

•DSP和FPGA负载点应用

•高密度分布式电源系统

由于TI的大面积缺料情况，很多客户面临超高价调货的情况，甚至于渠道贸易商价格超过50倍正常行情。

而知名电源制造商台达旗下Cyntec产品，早已推出uPOL 电源模块产品原位替代，完美解决，大量现货供应。

深圳市立维创展科技授权代理Cyntec全线产品，致力为客户提供高品质、高质量、价格公正的电源模块产品。产品原装进口，质量保证，并为中国大陆市场提供技术支持，欢迎咨询。

详情了解Cyntec请点击：http://www.leadwaytk.com/brand/16.html
