TPSM82813降压模块（集成电感器）

发布时间：2022-03-02 17:00:17     浏览：1029

TPSM8281x具备集成电感器、引脚对引脚兼容的3A和4A高效率、便于运用的同步降压DC/直流电源模块系列。TPSM82813根据固定频率峰值电流模式操控拓扑，主要用于具备高功率密度和便捷性要求的电信、检测和检测以及医疗应用领域。低阻开关可在高温环境下兼容高达4A的持续输出电流。客户可根据外部形式在1.8MHz至4MHz范围内调节开关频率，也可以在该频率范围内将其同步至外部时钟。在PWM/PFM模式下，TPSM8281x会在轻负载情况下自动开启低电量模式，从而在整个负载范围内保持高效率。TPSM8281x可在PWM模式下提供1%的输出电压精度，这有利于实现具备高输出电压精度的电源设计。SS/TR引脚可设置启动时间或追踪向外部源提供的输出电压。此特性可实现不同电源轨的外部定序并限制启动期间的浪涌电流。


特点

•输入电压范围：2.75V至6V

•输出电压范围：0.6V至5.5V

•可协调可同步开关频率为1.8MHz至4MHz

•展频时钟-可选

•可选强制性PWM或PFM/PWM运作

•输出电压精度为±1%（PWM运作）

•具备窗口比较器的电源正常输出

•100%占空比

•输出放电

•精密使能输入可实现–客户定义的欠压锁定–准确排序

•15µA静态电流（典型值）

•可调式软启动或追踪

应用领域

•光学模块、数据中心互连

•信号检测、源生成、仪器仪表

•患者监测和诊断

•无线基础设施

•稳固型通讯：传感器、影像和雷达

TI的非隔离电源模块产品TPSM82813参数如下：

电流

输入电压

输出电压

封装尺寸

3A

2.75~6V

0.6~5.5V

3.0*4.0mm

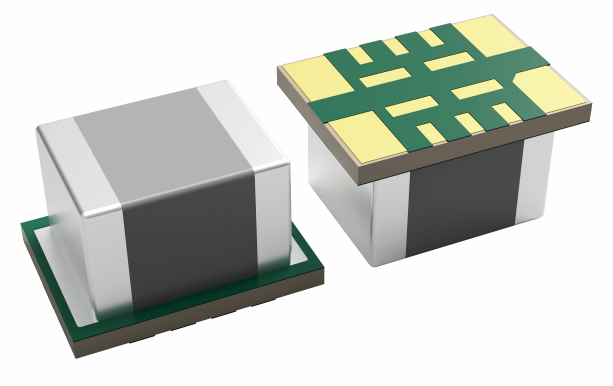

台达旗下Cyntec 也提供类似的uPOL非隔离DC-DC电源模块产品MUN3CAD03-SF，电性参数如下：

电流

输入电压

输出电压

封装尺寸

3A

2.75~5.5V

0.6~3.3V

3.0*3.0mm



但由于TI的大面积缺料情况，很多客户面临超高价调货的情况，甚至于渠道贸易商价格超过50倍正常行情。

而知名电源制造商台达旗下Cyntec产品，早已推出uPOL 电源模块MUN3CAD03-SF原位替代，完美解决，大量现货供应。

深圳市立维创展科技授权代理Cyntec全线产品，致力为客户提供高品质、高质量、价格公正的电源模块产品。产品原装进口，质量保证，并为中国大陆市场提供技术支持，欢迎咨询。

详情了解TPSM82813请点击：http://www.leadwaytk.com/article/3123.html
