TPS82140降压转换器

发布时间：2022-02-28 17:03:44     浏览：1352

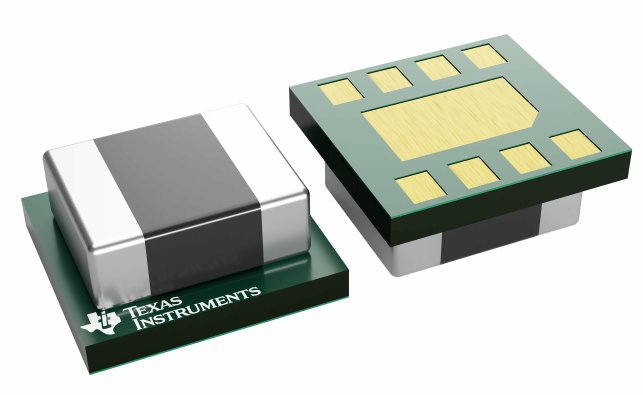

TPS82140是款17V输入、2A降压转换器MicroSiP™电源模块通过优化，具备解决方案小、工作效率高的优势。TPS82140集成了同步降压变换器和电感，优化了设计，减少了外部元器件的数量，减少了印刷电路板（PCB）的使用面积。TPS82140选用紧凑而薄的封装形式，适用于通过标准表面贴装机器设备实现自动组装。为了最大限度地提高工作效率，TPS82140在标称开关频率为2.0MHZ的脉宽调制（PWM）模式下运行，并在轻载电流条件下自动进入低能耗工作模式。在低能耗模式下，TPS82140静态运行电流的典型值为20µa，选用DCS-Control™在拓扑结构上，TPS82140可以获得优质的负载暂态性能和精准的输出电压稳定。


特性

•3.0mmx2.8mmx1.5mmMicroSiP™封装形式

•输入电压范围：3.0V至17V

•2A持续输出电流

•DCS-Control™拓扑技术应用

•在轻负载条件下实现高效率的低电量模式

•20µA静态运行电流

•0.9V至6V可控制输出电压

•可实现最低压降的100%占空比

•开关电源正常输出

•具备跟踪功能的可编程软启动

•热断开保护

•与TPS82130和TPS82150引脚对引脚兼容

•-40°C至125°C的工作温度范围

•使用TPS82140并借助WEBENCH®电源设计器创建定制设计方案

应用领域

•工业应用

•电信网络和网络应用

•固态硬盘

•反向开关电源

但由于TI的大面积缺料情况，很多客户面临超高价调货的情况，甚至于渠道贸易商价格超过50倍正常行情。

而知名电源制造商台达旗下Cyntec产品，早已推出uPOL 电源模块产品MUN12AD03-SEC， 其与TPS82140原位替代，完美解决，大量现货供应。

型号

输入电压

输出电压

电流

体积

TPS82140

3.0~17V

0.9~6V

2A

3.0*2.8*1.5mm

MUN12AD03-SEC

4.5V~17V

0.8V~5.5V

3A

3.0mm*2.8mm*1.5mm



深圳市立维创展科技授权代理Cyntec全线产品，致力为客户提供高品质、高质量、价格公正的电源模块产品。产品原装进口，质量保证，并为中国大陆市场提供技术支持，欢迎咨询。

详情了解MUN12AD03-SEC请点击：http://www.leadwaytk.com/article/3112.html
