MSN12VD30-FR芯片式DC-DC电源模块

发布时间：2022-02-09 17:24:55     浏览：1471

MSN12VD30-FR是一个数据同步DC/DC电源模块，为英特尔VR13应用提供开关电源。指令和监控功能借助SVID接口实现控制，该接口兼容5mV/步和10mV/步VID表、动态电压标识（DVID）、开关电源状态（PS）及其VR数据和配备存储器要求。数据控制器、功率MOSFET和大多数兼容组件集成在一个混合封装中。

MSN12VD30-FR可以兼容可编程的温度补偿电流感应，允许设计师定制响应，以达到最佳的负载线温度精度。借助高过采样率和数据电流估测，实现了同类型最佳的抗噪性。保护功能包括整套复杂的过压、欠压、超温和过电流保护。MSN12VD30-FR是一个完全受保护的DC/DC解决方案，通过模拟和数据功能最大限度地保护系统。

MSN12VD30-FR紧凑的规格尺寸可以通过高密度负载点的空间，以节省空间和面积。热垫可以提高传热能力。它适用于标准表面贴装设备的自动组装，且无铅。


特征：

最大负载：30A；

输入电压范围从4.5V到14.0V；

输出电压调整范围

-0.5V至2.5V（10mV/步）；

-0.25V至1.52V（5mV/步）；

满足英特尔VR13DC-DC转换器标准规范；

满足英特尔SVID协议第1版；

数据可编程PID回路补偿；

数据可编程载重线坡度和偏移；

数据温度补偿；

PMBus™rev1.2兼容串行接口

-搜索电压、电流、温度故障；

-故障响应；

广泛的故障诊断和保护能力

-IUVP、IOVP、OUVP、OOVP（固定和跟踪）；

-OCP瞬时、平均（总电流）、通道和脉冲间电流限制保护；

-多个内部和外部OTP阈值；

-开路/短路电压检测线路；

-负电流限制保护；

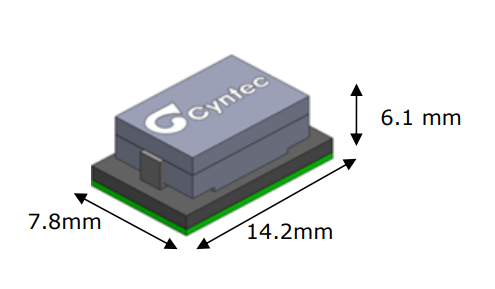

14.2mmX7。8mmX6。1mm（典型）DFN封装应用：

Vcore适用于英特尔VR13rev1的开关电源调整。1基微处理器

-服务器、工作平台和高端台式机；

深圳市立维创展科技有限公司，授权代理经销Cyntec全线产品，并为中国大陆市场提供技术支持。

详情了解MUN24AD03-SM电源模块请点击：http://www.leadwaytk.com/brand/16.html
