光模块的PCB板因其尺寸受限和散热需求，通常对电源部分要求越来越苛刻，同时随着光模块的更高的数据速率逐年迭代升级，从100Gbps、 400Gbps， 而且很快就会达到 800Gbps。 有限的尺寸，并需要电源支撑越来越高的电流，为光模块上的CDR、DSP供电，甚至一些光模块上的芯片高度被要求限制在1.2mm 以下。

我们推进目前主流的集成式DC-DC电源模块品牌TI 和台达Cyntec 。

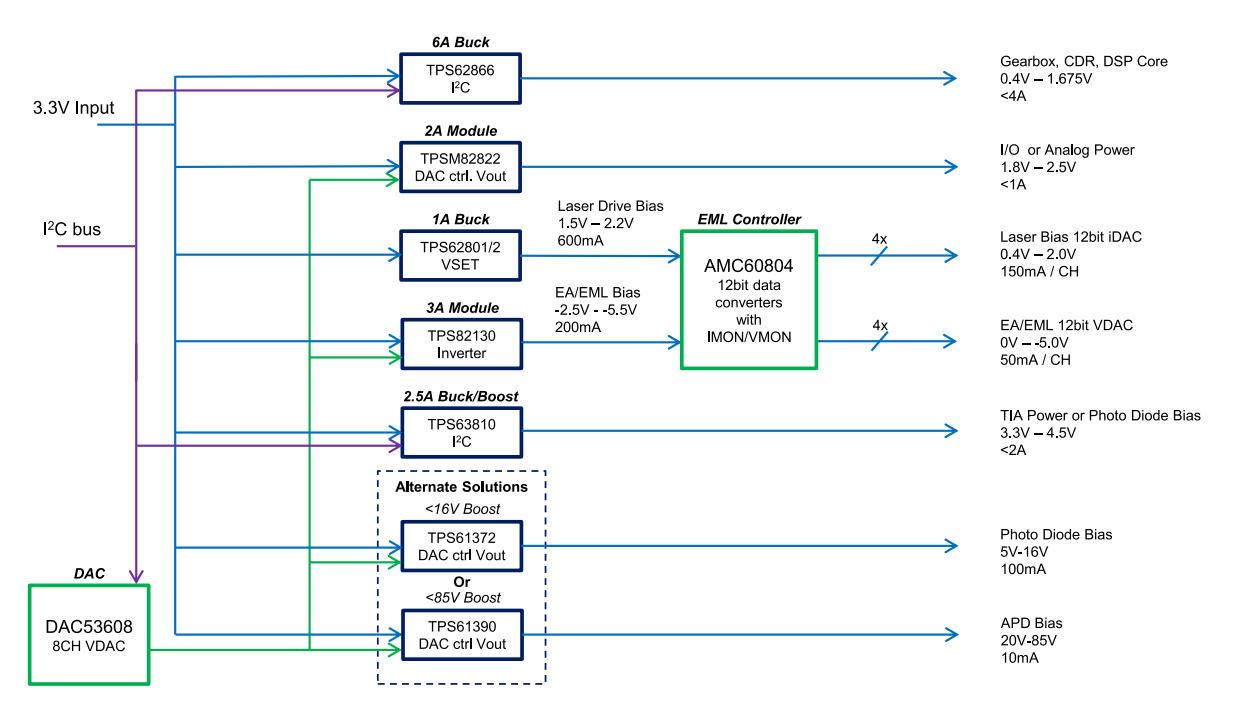

光模块主要的电源应用部分如下：

在给MCU的电源轨供电的时候，通常采用小于0.6A ，和1A 、2A的电流，MCU的工作电压适合1.8~3.3V。

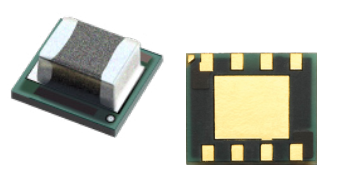

 在实际的电源选型方面，如选用更高电流的电源的好处是，可以在满足额定电流运行时，效率更高。以 1A 负载电流运行 1A TPS62802 可实现约 88% 的效率， 而以相同的 1A 负载运行 2A TPSM82822 电源模块可实现 91% 的效率。这种效率的提高有助于减少系统中的功耗。

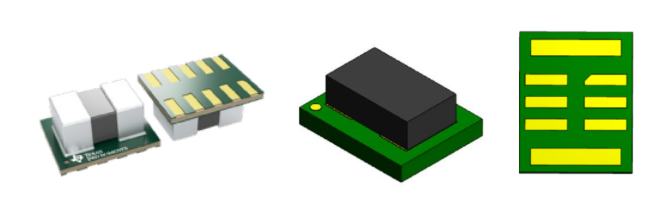

为EAM供电的电源轨，需要有5V 的电压，建议采用 TPS82130 ，或MUN3CAD03-SE ，这些都是集成了电感的模块产品，极大地节约了PCB空间。

光模块的接收电路包括TIA、光电二极管或APD，它将光信号转换为电流脉冲， 并发送到跨阻放大器(TIA)， 后者将信号输出为电压供 DSP 进行解密。这些元件可能需要比 3.3V 输入所提供的电压更高的电压才能正确偏置。通过 3.3V 输入电压调节 3.5V 电源轨需要使用降压/升压转换器。使用降压/升压转换器， 即使输入电压非常接近输出电压， 并且输入电压因线路或负载瞬变而变化， 也能适当调节输出电压。降压/升压转换器可根据运行条件在降压、升压和降压/升压运行模式之间自动切换。

若要为光电二极管供电， 请选择解决方案尺寸较小的降压/升压电源。 TPS63810 采用小型 WCSP 封装并使用 I²C接口设置输出电压， 将电阻器减少了两个， 从而减少了元件数。

此外， 输出电压可能需要适应系统中的温度或功耗。 I²C 接口为动态更改输出电压提供了一种简单方法， 并允许使用强制 PWM 模式以在低正向电流时保持低纹波。
