Cyntec电源模块MPN12AD12-TS

发布时间：2022-01-12 17:03:48     浏览：1822

Cyntec的MPN12AD12-TS是一款高频率、高功率密度、完整性的DC/DC电源模块。PWM控制模块、功率MOSFET和大多数兼容部件集成在一个混合封装中。除此之外，Cyntec电源模块MPN12AD12-TS选用了一项新的专利技术将功率扼流线圈层叠在混合电源模块上，以实现高功率密度。

Cyntec电源模块MPN12AD12-TS的功能包括具备高相位裕度补偿的电压模式调节、内部软启动、维护和预偏置输出功能。除此之外，Cyntec电源模块MPN12AD12-TS是一个便于应用领域的DC/DC电源模块，它只需要输入/输出电容器和一个分压电阻器就可以正常运行。

Cyntec电源模块MPN12AD12-TS精巧紧凑型的规格尺寸使PC板顶端的空间能够充分利用，或是适用于高密度负载调节点，以减少空间和面积。它适用于标准规定表面贴装设备的自动组装，并满足无铅和RoHS标准规定。


特征：

高功率密度功率模块；

标准规定DOSA封装外型；

最大负载：12A；

输入电压范围从4.5V到16.0V；

输出电压范围从0.6V到5.5V；

97%峰值效率；

电压模式调节；

维护（OCP、UVP、OTP、非闭锁）；

内部软启动；

预偏置输出；

600kHz的固定开关频率；

电源优良标识；

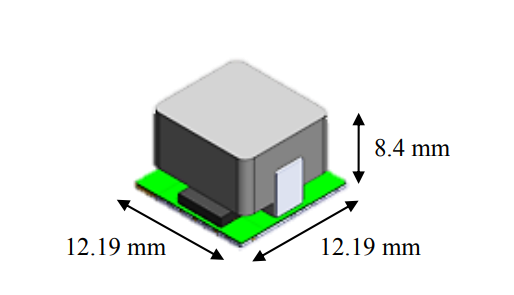

小规格尺寸和低剖面（12.19mmx12.19mmx8.4mm）；

负/正开/关逻辑；

提供无铅（满足RoHS标准规定）；

MSL2a，245ºC回流焊炉；

满足IPC-9592；

应用领域：

通用降压型DC/DC变换器；

直流分布式电源系统；

电信和网络设备；

服务器系统；

深圳市立维创展科技授权代理Cyntec全线产品，致力为客户提供高品质、高质量、价格公正的电源模块产品。产品原装进口，质量保证，并为中国大陆市场提供技术支持，欢迎咨询。

详情了解Cyntec电源模块请点击：http://www.leadwaytk.com/brand/16.html



12A

零件号

尺寸(mm)

LWT



输入电压(V)

输出电压(V)

MPN12AD12-TS

12.19

12.19

8.4

4.5~16.0

0.6~5.5
