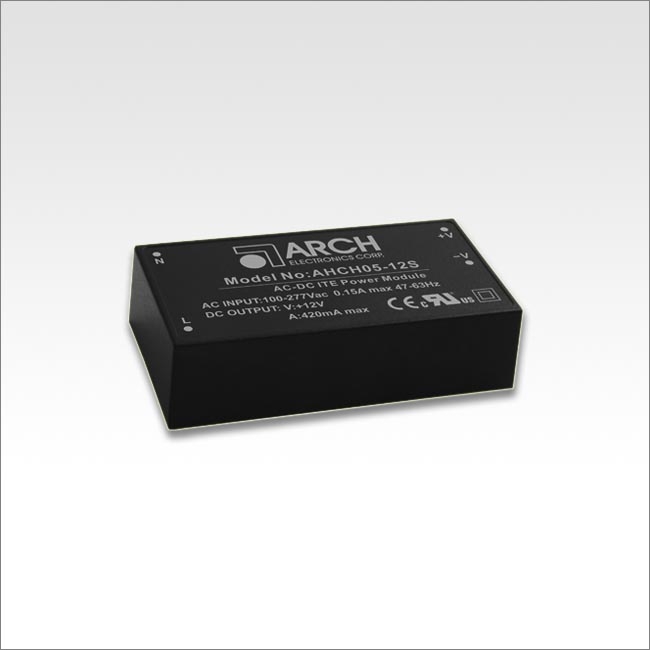

ARCH交直流电源模块AHCH05
发布时间：2021-11-18 17:10:19 浏览：1255
电源模块是可直接安装使用在印刷线路板上的开关电源。其特点是为专用型集成电路（ASIC）、数字信号处理器（DSP）、微处理器、储存器、现场可编程门阵列（FPGA）和其他数字或模拟负载提供开关电源。
ARCH主要提供操作系统前端常见的大功率AC-DC和DC-DC电源模块产品。现阶段，ARCH电源模块的客户群涵盖显示器、仪器仪表、医疗设备、工控自动化、医疗设备、铁路交通等领域。ARCH电源模块产品具备高功率、小体积的特点。
特征：
超紧凑规格尺寸：2.04x1.04x0.65英寸；
通用输入范围90-305VAC，47-440Hz；
输入/输出隔离4000VAC；
工作环境温度范围-40°C至+85°C；
空载功能损耗<0.1W；
操作姿态5000m (UL/IEC/EN62368-1)；
可采用螺丝端子；
满足EMC标准，不需要外部组件；
UL/IEC/EN62368-1、IEC/EN60950-1安全验证；
满足IEC/EN60335-1、IEC/EN61558-2-16；
深圳市立维创展科技授权代理ARCH电源模块产品，提供高效率，高品质与小尺寸特性的产品满足市场趋势和需求，并提供技术支持服务，欢迎咨询。
详情了解ARCH(翊嘉)电源模块请点击：http://www.leadwaytk.com/brand/38.html
或咨询我们的销售工程师：0755-83050846 QQ：3312069749
Input Specifications / 输入规格 |
电压 | 90~305 VAC 或 127~430 VDC |
|
频率 | 47-440赫兹 |
|
浪涌电流 (<500us) | 30 A (115 VAC) /
60 A (230 VAC) | （最大限度。） |
漏电流 | 0.25 mA | （最大限度。） |
Output Specifications / 输出规格 |
力量 | 5 | （最大限度。） |
电压 | 3.3, 5, 12, 24 |
|
电压精度
（满载和标称输入电压） | ±2% |
|
线路调节
（满载时 LL 至 HL） | 3.3S,5S:±0.2%
--------------------------------
12S,24S:±0.1% | （类型。） |
负载调节
（满载时为 0% 至 100%） | 3.3S：±1%
--------------------------------
其他：±0.5% | （类型。） |
纹波和噪音 | 3.3S,5S:<100mV (Vp-p)
--------------------------------
12S:<150mV (Vp) -p)
--------------------------------
24S:<200mV (Vp-p) | （最大限度。） |
Environment Specification / 环境规格 |
工作温度 | -40 °C 至 +85 °C |
储存温度 | -40 °C 至 +85 °C |
温度系数 | ±0.02%/℃ |
湿度 | 95% 相对湿度 |
振动 | IEC60068-2-6
(10~500Hz, 2G 10min./1cycle,60min. 每个沿X, Y, Z轴) |
震惊 | IEC60068-2-27 |
操作时的海拔高度
(UL / IEC / EN 62368-1) | 5000米 |
