​TI电源模块TPS82130SILR替换MUN12AD03-SEC工程师笔记

发布时间：2021-11-04 17:10:10     浏览：2439

TI的电源模块TPS82130SILR由于大面积缺货，而Cyntec的uPOL电源模块优异的封装和性能，已经被众多客户pin to pin替代。

在实际的使用中，依据很多工程师反馈的技术细节，我们汇总2点技术使用笔记补充如下：


1.MUN12AD03-SEC的SS软启动计算与TPS82130SILR有差别，即上电时序要求不同。参考计算公式如下。


Soft Startup Capacitor Selection

Leave SS pin floating for default 1ms soft-start time. For longer than 1ms soft-start time, connect a

capacitance between the SS pin and the GND allows programming the startup slope of the output

voltage. A constant current of 4μA charges the external capacitor. The capacitance required for a given

soft startup time for the output voltage is given by Equation 2:

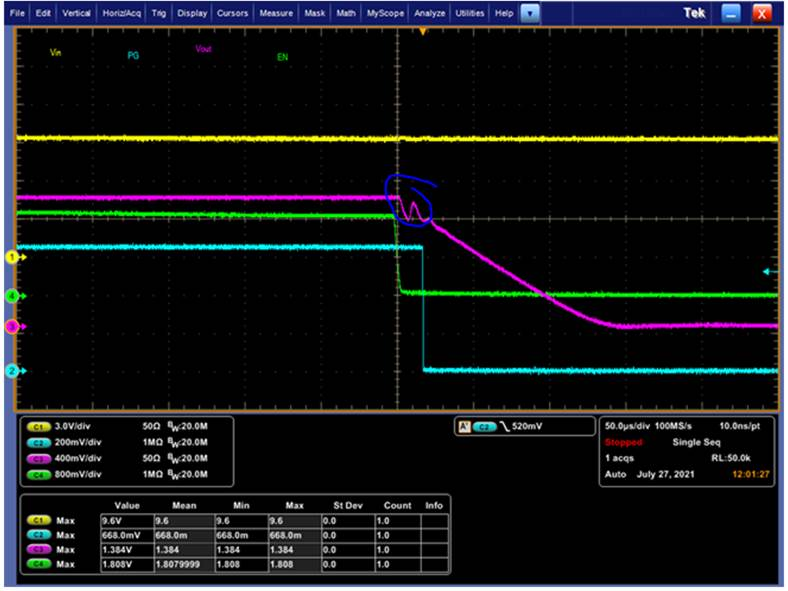

2.TPS82130SILR原来输出端接的L22电感/磁珠，MUN12AD03-SEC则不需要。如保留这个电感/磁珠，则有可能会导致turn off时 Vout会有一个震荡，但是也不会影响使用。类似波形如下图。




更多关于Cyntec产品技术细节，请咨询我们的工程师。

深圳市立维创展科技授权代理Cyntec全线产品，致力为客户提供高品质、高质量、价格公正的电源模块产品。产品原装进口，质量保证，并为中国大陆市场提供技术支持，欢迎咨询。

详情了解Cyntec电源模块请点击：http://www.leadwaytk.com/brand/16.html
