EUVIS MX8811S–4 Gbps 11位8:1多路复用器

发布时间：2021-10-28 16:54:14     浏览：1817

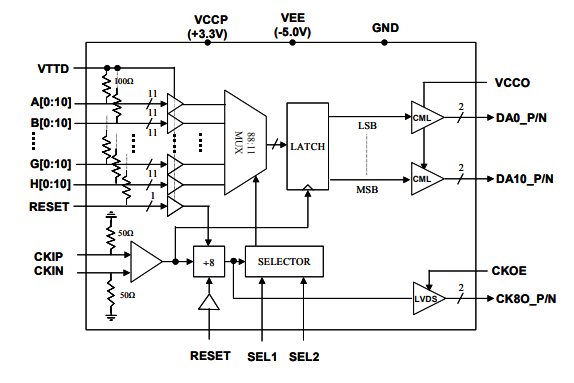

EUVIS MX8811S是高速11通道8:1多路复用器。88个单端数据输入被多路复用到11位差分数据输出。输出驱动器的顶部开关电源VCCO可用作设置适宜最流行的高速标准接口（如CML或LVDS）的输出电压。EUVIS多路复用器可在大于4GHz的时钟频率下运行。数字数据输入终端为单端，片上终端电阻为100欧姆，其参考电压vttd可承载适用于各种各样单端标准接口的大范围电压电压。EUVIS MX8811S控制引脚sel1/sel2挑选最合适采样窗口，以适应88个输入数据的各种各样延迟。提供时钟输出ck8o除以8μP/N和采样相位挑选（SEL1和SEL2），以提升相对于输入数据的采样相位对齐。EUVIS为需要同步数个MX8811S芯片输出的应用程序提供重置功能。CKOE引脚用作在不中止内部操作的情况下启用/禁用ck8o.

P/N时钟输出的输出驱动器有利于系统应用。


主要功能

11位8:1（总计88:11）多路复用器，每个差分输出位的运行效率大于4Gbps；

致力于EUVIS>8GSPS MUXDAC（如MD622H和MD662H）设计用作附加数据多路复用；

VTTD片上100欧姆终端用作单端数据和复位输入；

11位差分对输出，带上拉开关电源VCCO，以匹配各种各样高速标准接口；

最合适输入数据采样窗口挑选（SEL1/SEL2）；

采用输出驱动器启用/禁用控制（CKOE）互补除以8时钟LVDS输出，不需要中止芯片内部操作；

重置功能，同步数个芯片应用；

2.7W功能损耗；

TQFP封装，带外露焊盘，以提高接地装置和，散热处理；

深圳市立维创展科技是EUVIS的代理经销商，主要提供EUVIS的全球顶尖的高速数模转换DAC、直接数字频率合成器DDS、复用DAC的芯片级产品，以及高速采集板卡、动态波形发生器等产品，原装现货，价格优势，欢迎咨询。

详情了解EUVIS请点击：http://www.leadwaytk.com/brand/24.html

更多产品咨询，请联系我们的销售代表：0755-83642657   QQ: 2295048674
