Cyntec高密度uPOL模块6A

发布时间：2021-10-28 16:52:48     浏览：1445

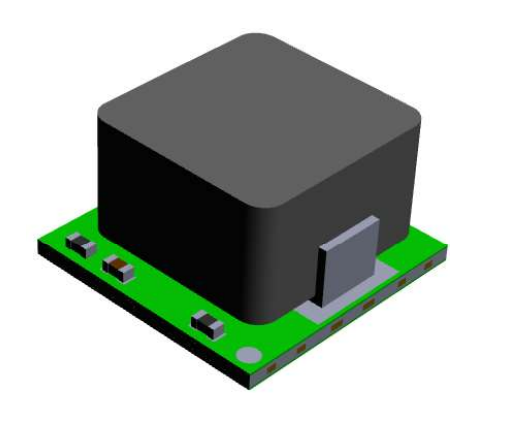

Cyntec高密度uPOL模块是款非隔离DC-DC转换器，提供高达6A的输出电流。PWM开关调节器和高频功率电感集成在一个混合封装中。

Cyntec高密度uPOL模块根据载荷开机自动运行，具备PWM模式和节能模式。瞬时PWM结构，实现迅速瞬态响应。Cyntec高密度uPOL模块作用包括远程启用作用、内部软启动、无阻塞过电流保护和良好的电源供应。

Cyntec高密度uPOL模块重量轻、封装紧凑（6.0mm）×6.0mm×3.5mm），主要用于标准表面贴装设备的自动组装。Cyntec高密度uPOL模块无铅且符合ROHS标准规定。

特点：

高密度uPOL模块；

6A输出电流；

输入电压范围从7V到24V；

输出电压范围从0.6V到6.0V；

93%峰值效率（@VIN=12V）；

启用/禁用作用；

自动节能/PWM模式；

保护（OCP、OTP、SCP、OVP、非阻塞）；

内部软启动；

紧凑尺寸：6mm*6mm*3.5mm（最大）；

符合RoHS标准规定的无铅电池；

msl250回流焊；


应用领域：

分布式电源；

服务器、工作站和储存器；

数据网络和数据通讯；

深圳市立维创展科技授权代理Cyntec全线产品，致力为客户提供高品质、高质量、价格公正的电源模块产品。产品原装进口，质量保证，并为中国大陆市场提供技术支持，欢迎咨询。

详情了解Cyntec电源模块请点击：http://www.leadwaytk.com/brand/16.html


6A

零件号

尺寸(mm)

升宽吨



输入电压(V)

输出电压(V)

MUN12AD06-SM

6.0

6.0

3.5

7.0~24.0

0.6~6.0

MPN12AD06-TS

12.19

12.19

5.4

4.5~16.0

0.6~5.5
