Teledyne E2V高速ADC芯片EV12AQ600/EV12AQ605

发布时间：2021-10-18 17:01:59     浏览：1703

Teledyne E2V高速ADC芯片EV12AQ60x是四通道12位1.6GSPSADC。内置交叉开关（CPS）容许多模式操作流程，并能够 交错四个单独的核心内容，以完成更高的采样频率。在4通道工作模式下，四个内核能够 以1.6GSPS的速率数据同步采集四个单独输入。

Teledyne E2V高速ADC芯片保持双通道工作模式，而且内核是2个交错的，以在两个输入的每个上完成3.2GSPS采样频率。在单通道工作模式下，单个输入被传播到四个核心内容中的每一个，这四个核心内容被四个核心内容交错以完成6.4GSPS的采样频率。这种高度的灵活性将中频和射频信号数字化，瞬时带宽高达3.2GHz。

Teledyne E2V高速ADC芯片EV12AQ60x具备超过6GHz的拓展输入带宽（EFPBW），容许在C波段（4-8GHz）直接采集数据信号不需要通过下变频级将数据信号转换为基带。

ADC包括多个ADC链数据同步功能以兼容多通道系统的设计构思。

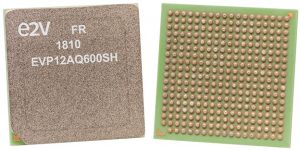

Teledyne E2V高速ADC芯片选用HiTCE微晶玻璃材料和非密封倒装芯片封装，以完成优化的射频性能指标和更高的引脚密度。电源电路的设计构思、生产制造和检测将满足ESCC（欧洲空间组件协调）QML-Y空间要求。


应用

地球监测SAR有效载荷；

通讯MIMO通讯卫星有效载荷；

高速数据采集和测试设备；

自动测试机械设备；

软件无线电/微波；

UWB通讯卫星数字接收器；

点对点微波接收器；

机械设备状态监测系统；

飞行时长质量光谱法；

激光雷达（光学探测和测距）；

高能物理；

用作第一款带交叉点开关（CPS）的12位ADC，EV12AQ600能够 同时运作其四个核心内容，单独或成对地根据客户所需要的通道数分配其6.4GSPS采集速度：

1.6GSPS四通道；

3.2GSPS双通道；

6.4GSPS单通道；

深圳立维创展科技是Teledyne E2V的经销商，主要供给Teledyne E2V数模转换器和半导体，Teledyne E2V的应用领域包括通信、自动化、发现、医疗、环保等。价格优势，欢迎咨询。

详情了解Teledyne E2V请点击：http://www.leadwaytk.com/brand/26.html

或联系E2V的销售工程师：0755- 83642657 QQ ：  2295048674
