CINCON铁路DC DC转换器

发布时间：2021-09-24 14:32:15 浏览：1712

CINCON提供各种各样满足EN50155标准规定的铁路DC-DC转换器和8W-600W的铁路电源开关，致力于24V、36V、48V、72V、96V、110V标称电压的常见铁路应用而设计构思，也适用于分布式电源架构、电信、电池供电系统和工业生产应用。

针对铁路应用，CINCON具备一系列超宽输入范围DC-DC转换器以覆盖各种各样分布式电流电压。宽输入直流转换器的优势之一是，不需要选购和存储多种产品，而是能够根据使用支持铁路系统中各种各样电流电压要求的单一产品来控制成本和库存量。最宽输入范围高达18:1，其余宽输入范围为12:1、8:1。超宽输入范围DC-DC转换器的功率范围从20W到200W。

CINCON还提供一系列插入式机箱安装功能模块。模块化Plug-in CINCON CMFC/CMFD系列是一个增值系列，能够帮助客户处理令人不快的EMC难题。CINCON还提供详细的应用说明用作指导工具，以降低研发时间。

深圳市立维创展科技有限公司是CINCON电源模块的分销商，提供CINCON电源模块直流电、交直流电源、LED电源等，原产品进口，质量保证，价格优势，欢迎咨询。

详情了解CINCON电源请点击：http://www.leadwaytk.com/article/2177.html

或联系我们的销售工程师：0755-83050846 QQ: 3312069749

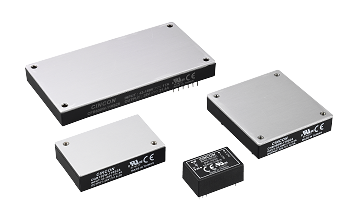

铁路DC DC转换器.png

18:1 输入范围

	模型	力量	输入电压	输出电压	特征	尺寸（英寸）
新的	EC7BW18	20W	8.5~160V	12V、15V、5V、±12V、±15V、±24V	3KVac 隔离 UL62368-1 EN45545-2 EN50155 合规	2.00x1.00x0.40(DIP)

16:1 输入范围

	模型	力量	输入电压	输出电压	特征	尺寸（英寸）
新的	EC7BW18-ECRT/EDRT	20W	10~160V	12V、15V、5V、±12V、±15V、±24V	EN50155/ EN50121-3-2/ EN45545-2 符合低浪涌电流输入反极性保护 EN50155 Class S3/ Class C2 Criteria A 无外部电容器	4.45x2.33x0.85 (ECRT) 4.45x2.33x1.43 (EDRT)

12:1 输入范围

	模型	力量	输入电压	输出电压	特征	尺寸（英寸）
	CQB50W12	50W	14~160V	12V、24V、48V、5V	3KVdc 隔离 UL62368-1 & CB EN45545-2 EN50155 合规	2.28×1.45x0.50 （四分之一砖）
新的	CQB50W12-72SXX-CMFC(D)	50W	14~160V	12V、24V、48V、5V	螺钉端子内置滤波器基板冷却 EN45545-2 符合 EN50155	4.60x2.40x1.26 (CMFC) 4.60x2.49x1.35 (CMFD)
新的	CHB150W12	150W	14~160V	12V、15V、24V、48V、5V	3KVac 隔离 UL62368-1 & CB EN45545-2 EN50155 合规	2.28×2.40x0.50 （半砖）
新的	CHB200W12	200W	14~160V	12V、15V、24V、48V	3KVac 隔离 UL62368-1 & CB EN45545-2 EN50155 合规	2.28×2.40x0.50 （半砖）

8:1 输入范围

	模型	力量	输入电压	输出电压	特征	尺寸（英寸）
新的	CQB75W8-36SXX-CMFC(D)	75W	9.5~75V	12V、15V、24V、28V、48V	螺钉端子内置滤波器基板冷却 EN45545-2 符合 EN50155	4.60x2.40x1.46 (CMFC) 4.60x2.49x1.46 (CMFD)
新的	CQB50W8-36SXX-CMFC(D)	50W	9.5~75V	12V、15V、24V、28V、48V	螺钉端子内置滤波器基板冷却 EN45545-2 符合 EN50155	4.60x2.40x1.46 (CMFC) 4.60x2.49x1.46 (CMFD)
新的	CQB50W8	50W	9~75V	12V、15V、24V、28V、48V	3KVac 隔离 UL62368 & CB EN45545-2 EN50155 合规	2.28×1.45x0.50 （四分之一砖）
新的	CQB75W8	75W	9~75V	12V、15V、24V、28V、48V	3KVac 隔离 UL62368 & CB EN45545-2 EN50155 合规	2.28×1.45x0.50 （四分之一砖）
	CHB150W8	150W	9~75V	12V、15V、24V、28V、48V	1.5KVDC 隔离 UL60950-1	2.28×2.40x0.50 （半砖）

4:1 输入范围

	模型	力量	输入电压	输出电压	特征	尺寸（英寸）
	EC3AW	3W	18~72V、9~36V	12V、15V、3.3V、5V、±12V、±15V、±5V	500/1.5K/3KVdc 隔离	1.25x0.80x0.40(DIP24) 1.25×0.80x0.45(SMD24)
	EC3SAW	3W	18~75V、9~36V	12V、15V、3.3V、5V、±12V、±15V、±5V	1.5KVDC 隔离输入 UVP	0.86x0.36x0.44(SIP8)
	EC4AW	6W	18~72V、9~36V	12V、15V、3.3V、5V、±12V、±15V、±5V	1.5K/3KVdc 隔离	1.25x0.80x0.40(DIP24) 1.25×0.80x0.45(SMD24)
	EC4SAW	6W	18~75V、9~36V	12V、15V、3.3V、5V、±12V、±15V、±5V	1.5KVDC 隔离	0.86x0.36x0.44(SIP8)
	EC6AW	8W	18~75V、9~36V	12V、15V、3.3V、5V、±12V、±15V、±5V	1.5KVdc 隔离符合 EN50155	1.25x0.80x0.40(DIP24) 1.25×0.80x0.45(SMD24)
	EC6AW-110	10W	43~160V	12V、15V、3.3V、5V、±12V、±15V、±5V	3KVdc 隔离 UL60950-1 & CB EN45545-2 EN50155 合规	1.25x0.80x0.50(DIP24)
新的	EC5SAW	10W	18~75V、9~36V	12V、15V、3.3V、5V、±12V、±15V、±5V	3KVDC隔离	0.87x0.37x0.47(SIP8)
	EC2SBW	10W	18~75V、9~36V	12V、15V、3.3V、5V、±12V、±15V、±5V	1.5KVdc 隔离	1.00x1.00x0.40(DIP)
	EC8AW	15W	18~75V、9~36V	12V、15V、3.3V、5V、±12V、±15V	1.5KVdc 隔离 EN55032 A 类	1.25x0.80x0.40(DIP24)
	EC3SBW	15W	18~75V、9~36V	12V、15V、3.3V、5V、±12V、±15V、±5V	1.5KVdc 隔离	1.00x1.00x0.40(DIP)
	EC5BW	15W	18~75V、9~36V	12V、15V、3.3V、5V、±12V、±15V、±5V	1.5KVdc 隔离 EN55032 A 类	2.00x1.00x0.40(DIP)
	EC7BW	20W	18~75V、9~36V	12V、15V、3.3V、5V、±12V、±15V、±5V	1.5KVdc 隔离符合 EN45545-2 EN50155	2.00x1.00x0.40(DIP)
	EC7BW-110	20W	43~160V	12V、15V、5V、±12V、±15V	3KVdc 隔离 UL60950-1 EN45545-2 EN50155 合规	2.00x1.00x0.40(DIP)
	EC1SC	20W	18~72V、9~36V	12V、15V、3.3V、5V、±12V、±15V、±5V	EN55022 A 类	2.00×1.60×0.45(DIP)
	EC4SBW	20W	18~75V、9~36V	12V、15V、3.3V、5V、±12V、±15V	1.5KVdc 隔离	1.00x1.00x0.40(DIP)
	EC5SBW	30W	18~75V、9~36V	12V、15V、3.3V、5V、±12V、±15V	1.5KVdc 隔离	1.00x1.00x0.40(DIP)
	EC9BW	30W	18~75V、9~36V	12V、15V、3.3V、5V、±12V、±15V	1.5KVdc 隔离	2.00x1.00x0.40(DIP)
	ECLB40W-110	40W	43~160V	12V、15V、3.3V、5V、±12V、±15V、±24V	3KVdc 隔离 UL60950-1 EN45545-2 EN50155 合规	2.05x1.20x0.40(DIP)
	ECLB40W	40W	18~75V、9~36V	12V、15V、3.3V、5V、±12V、±15V	带安装插件的1.5KVdc 隔离	2.05x1.20x0.40(DIP)
	CQE50W	50W	18~75V、9~36V	12V、15V、24V、3.3V、48V、5V	1.5KVDC 隔离 UL60950-1	2.28×1.45x0.50 （四分之一砖）
	CHB50W	50W	18~75V、9~36V	12V、15V、24V、28V、3.3V、48V、5V	1.5KVDC 隔离 UL60950-1	2.28×2.40x0.50 （半砖）
	CQB60W-110S	60W	43~160V	12V、15V、24V、28V、48V、5V	3KVdc 隔离 UL60950-1 EN45545-2 EN50155 合规	2.28×1.45x0.50 （四分之一砖）
	ECLB60W	60W	18~75V、9~36V	12V、15V、3.3V、5V、±12V、±15V	带安装插件的1.5KVdc 隔离	2.05x1.20x0.40(DIP)
新的	ECLB75W	75W	18~75V、9~36V	12V、15V、5V、±12V、±15V、±24V	带安装插件的2.25KVdc 隔离	2.05x1.20x0.40(DIP)
	CQB75W	75W	18~75V、9~36V	12V、15V、24V、3.3V、5V	1.5KVDC 隔离 UL60950-1	2.28×1.45x0.50 （四分之一砖）
	CHB75W	75W	18~75V、9~36V	12V、15V、24V、28V、3.3V、48V、5V	1.5KVDC 隔离 UL60950-1	2.28×2.40x0.50 （半砖）
新的	CQB100W-110S	100W	43~160V	12V、15V、24V、28V、48V、5V	3KVdc 隔离 UL60950-1 & CB EN45545-2 EN50155 合规	2.28×1.45x0.50 （四分之一砖）
新的	CQB100W-110SXX-CMFC(D)	100W	66~160V	12V、24V、3.3V、5V	螺钉端子内置滤波器基板冷却 EN45545-2 符合 EN50155	4.60x2.40x1.26 (CMFC) 4.60x2.49x1.35 (CMFD)
	CQB100W	100W	18~75V、9~36V	12V、15V、24V、3.3V、5V	1.5KVDC 隔离 UL60950-1	2.28×1.45x0.50 （四分之一砖）
	CHB100W	100W	18~75V、9~36V	12V、15V、24V、28V、3.3V、48V、5V	1.5KVDC 隔离 UL60950-1	2.28×2.40x0.50 （半砖）
	CQB150W-110S	150W	43~160V	3.3V、5V、12V、15V、24V、28V、48V	3KVdc 隔离 UL60950-1 & CB EN45545-2 EN50155 合规	2.28×1.45x0.50 （四分之一砖）
	CQB150W-110SXX-CMFC(D)	150W	43~160V	3.3V、5V、12V、15V、24V、28V、48V	螺钉端子内置滤波器基板冷却 EN45545-2 符合 EN50155	4.60x2.40x1.26 (CMFC) 4.60x2.49x1.35 (CMFD)
	CQB150W	150W	18~75V、9~36V	12V、15V、24V、28V、48V、5V	2250Vdc 隔离 UL62368-1 & CB EN45545-2 EN50155 合规	2.28×1.45x0.50 （四分之一砖）
	CHB150W	150W	18~75V、9~36V	12V、15V、24V、28V、3.3V、48V、5V	1.5KVDC 隔离 UL60950-1	2.28×2.40x0.52 （半砖）
新的	CHB200W-110S	200W	43~160V	5V、12V、24V、28V、48V	3KVdc 隔离 UL60950-1 EN45545-2 EN50155 合规	2.28×2.40x0.50 （半砖）
新的	CHB200W-110SXX-CMFC(D)	200W	43~160V	5V、12V、24V、28V、48V	螺钉端子内置滤波器基板冷却 EN45545-2 符合 EN50155	6.50x3.00x1.52 (CMFC) 6.50x3.09x1.57 (CMFD)
	CHB200W	200W	10~36V、18~75V	12V、15V、24V、28V、3.3V、48V、5V	1.5KVDC 隔离 UL60950-1	2.28×2.40x0.52 （半砖）
	CHB300W-110S	300W	43~160V	12V、24V、28V、3.3V、48V、5V	3KVdc 隔离 UL60950-1 & CB EN45545-2 EN50155 合规	2.28×2.40x0.50 （半砖）
新的	CHB300W-110SXX-CMFC(D)	300W	43~160V	3.3V、5V、12V、24V、28V、48V	螺钉端子内置滤波器基板冷却 EN45545-2 符合 EN50155	6.50x3.00x1.52 (CMFC) 6.50x3.09x1.57 (CMFD)
	CHB300W	300W	18~75V、9~36V	12V、15V、24V、28V、48V、5V	1.5KVDC 隔离 UL62368-1	2.28×2.40x0.50 （半砖）
	CFB400W	400W	18~75V、9~36V	12V、24V、28V、48V、5V	1.5KVDC 隔离 UL60950-1	4.60×2.40x0.50 （全砖）
新的	CFB600W-110S	600W	43~160VDC	12V、24V、28V、48V	2250Vdc 隔离 UL60950-1 EN45545-2 EN50155 合规	4.60×2.40x0.50 （全砖）
新的	CFB600W-110SXX CMFD	600W	43~160VDC	12V、24V、28V、48V	螺钉端子内置滤波器基板冷却 EN45545-2 符合 EN50155	9.45x4.33x1.65

2:1 输入范围

	模型	力量	输入电压	输出电压	特征	尺寸（英寸）
新的	CQB200	200W	18~36V	24V、28V	2250Vdc 隔离 UL62368-1 EN45545-2	2.28×1.45x0.50 （四分之一砖）
	CQB100-110S	100W	66~160V	12V、24V、3.3V、5V	2250Vdc 隔离 UL60950-1 EN45545-2 EN50155 合规	2.28×1.45x0.50 （四分之一砖）
	CHB100-110S	100W	66~160V	12V、15V、24V、48V	3KVac 隔离符合 EN45545-2 EN50155	2.28×2.40x0.50 （半砖）
	CHB150-110S	150W	66~160V	12V、24V、5V	2250Vdc 隔离 UL60950-1 EN45545-2 EN50155 合规	2.28×2.40x0.50 （半砖）

高隔离6KV

	模型	力量	输入电压	输出电压	特征	尺寸（英寸）
	EC4AW-H6	6W	18~72VDC、9~36VDC	12V、5V、±12V、±15V	6KVdc 隔离 EN55032 A 类 5uA 漏电流	1.25x0.80x0.40 (DIP24)

EMI 滤波器 - PCB 安装

	模型	力量	输入电压	输出电压	特征	尺寸（英寸）
	FM10 / 20	10-20A	75V		输入 75V 最大值	2.00x1.00x0.46 2.00x1.60x0.50
新的	FM30R	30A	80V		输入 80V 最大值	2.28x1.45x0.50
新的	FM05D	5A	200V		输入 200V 最大值	2.28x1.45x0.50
新的	FM10D	10A	200V		输入 200V 最大值	2.28x2.40x0.97
