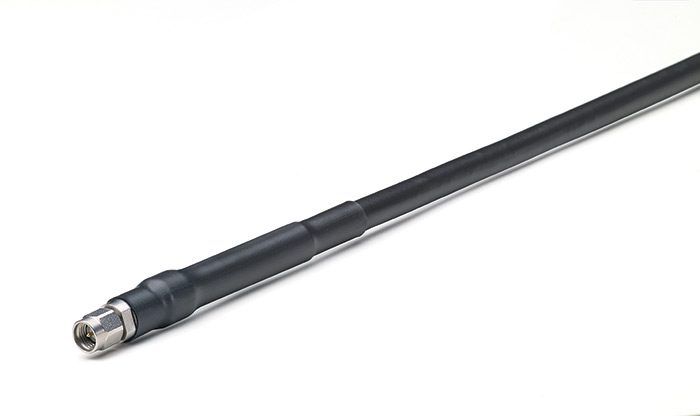

MegaPhase高达 50 GHz 的热 VAC 测试电缆

发布时间：2021-09-23 17:15:33     浏览：1539

MegaPhase Thermal Vac微波测试电缆专为用户测试空间和机载系统和组件而生产制造。MegaPhase热VAC测试电缆特别适用射频有效载荷的高架测试，及其在热真空室、高空室、热冲击或任何其他的需要热稳定性的极端区域环境中的技术应用。

MegaPhase高达50GHz的热VAC测试电缆适用于海拔高度测试的热真空电缆。

特性：

低释气；

高架测试的理想选择；

相稳定性；

通风连接器；

稳固的结构；


电气数据

最大频率：50千兆赫；

抗阻：50Ω标称值；

传输速率：

TV32-69%标称值；

TV50-80%标称值；

延迟时间：

TV32-1.47纳秒/英尺（4.82纳秒/米）；

TV50-1.27纳秒/英尺（4.167纳秒/米）；

屏蔽效率：最低110dB（仅电缆）；

介质承受电压：

60赫兹时的TV32-10千伏；

60Hz时的TV50-1.2kV；

电容：

TV32-29.0立方英尺/英尺（95.1立方英尺/米）；

TV50-25.4立方英尺/英尺（83.3立方英尺/米）；

机械数据

制成品外径：0.285英寸（0.724厘米）；

静态弯曲半径：1.5英寸（3.81厘米）；

标准保护套/铠装的重量：0.05磅/英尺（0.067千克/米）；

抗压力度：250磅/线性英寸（44.6千克/线性厘米）；

工作温度范围：-67至275华氏度（-55至135℃）；

TV32包括TV26、TV18、TV8、TV4；

TV50包括TV40、TV34；

深圳市立维创展科技授权代理销售MegaPhase产品，主要提供MegaPhase产品的稳相电缆和电缆组件，并提供售后支持服务，欢迎咨询。

详情了解MegaPhase微波电缆请点击：http://www.leadwaytk.com/brand/40.html

或联系我们的销售工程师：0755-83050846 QQ：3312069749
