EUVIS MX2412D–4 Gbps 12位2:1多路复用器

发布时间：2021-09-18 16:29:33     浏览：2070

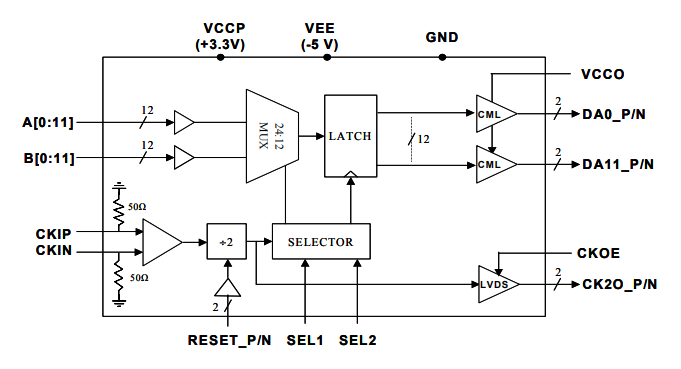

EUVIS MX2412D是一款高速12通道2:1多路复用器。24个差分对数据输入被多路复用到12位差分数据输出。输出驱动器的上拉电源模块VCCO可用作设置合适最流行的高速接口类型（如CML或LVDS）的输出电平。EUVIS MX2412D多路复用器可在超过4GHz的时钟频率下工作任务。数字数据输入为带片上100欧姆终端设备电阻器的LVD。调节引脚SEL1/SEL2挑选最好采样窗口，以适用48对输入数据的各种各样延迟。EUVIS MX2412D提供除以2的时钟输出CK2O_P/N和采样相位挑选（SEL1和SEL2），以改进相对于输入数据的采样相位对齐。为需要同步数个MX2412D芯片输出的应用程序提供复位功能模块。CKOE引脚用作在不中断内部进行操作的具体情况下启用/禁用CK2O_P/N时钟输出的输出驱动器，以方便系统应用。


主要特征

•12位2:1（累计24:11）多路复用器，每个差分输出位的工作速率超过4Gbps；

•致力于EUVIS >8Gsps MUXDAC（如MD622H和MD662H）所需要的额外数据多路复用而设计构思；

•每个差分LVDS输入数据和复位对相互之间的片上100欧姆终端设备；

•12位差分对输出，带上拉电源模块VCCO，以配对各种各样高速接口类型；

•最好输入数据采样窗口挑选（SEL1/SEL2）；

•具备输出驱动器启用/禁用调节（CKOE）的互补性除以2时钟LVDS输出，不需要中断芯片的内部进行操作；

•复位功能模块，同步数个芯片应用；

•2.2W功能损耗；

•QFN封装，带外露衬垫，以提升接地和散热；

深圳市立维创展科技是EUVIS的代理经销商，主要提供EUVIS的全球顶尖的高速数模转换DAC、直接数字频率合成器DDS、复用DAC的芯片级产品，以及高速采集板卡、动态波形发生器等产品，原装现货，价格优势，欢迎咨询。

详情了解EUVIS请点击：http://www.leadwaytk.com/brand/24.html

更多产品咨询，请联系我们的销售代表：0755-83642657   QQ: 2295048674
