Cyntec高效uPOL模块MUN12AD05-SMF系列

发布时间：2021-09-15 17:01:26     浏览：1894

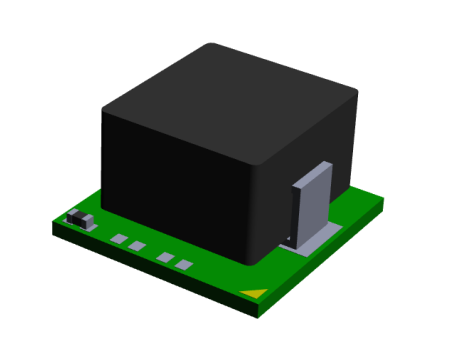

Cyntec高效uPOL模块是非隔离dc-dc转换器，可提供高达5A的输出工作电流。PWM电源开关控制器、高频率功率电感器集合在一个混合元器件封装中。

Cyntec高效uPOL模块MUN12AD05-SMF系列瞬时PWM结构，实现了快速瞬态响应。其它功能模块包括远程操作启用功能模块、内部软启动、非闭锁过工作电流维护和开关电源良好。

Cyntec高效uPOL模块MUN12AD05-SMF系列精巧紧凑型的元器件封装（6.0mm×6.0mm×3.5mm）主要用于标准表面贴装机械设备的自动化组装。uPOL模块无铅，满足RoHS标准规定。


特征：

高密度uPOL模块；

5A输出工作电流；

输入电压范围为4.5至20V；

MUN12AD05-SMFH的输出电压范围为1.9V至5V，MUN12AD05-SMFL的输出电压范围为0.6V至1.8V；

92%的峰值效率（@Vin=12V）；

启用/禁用功能模块；

强制性PWM模式；

维护（非闭锁：OCP、OTP、SCP、OVP）；

内部软启动；

紧凑型尺寸：6mm*6mm*3.5mm（最大值）；

满足RoHS标准规定的无铅电池；

MSL250℃回流焊；

应用领域：

分布式电源；

服务器、工作平台和存储；

互联网和数据通讯；

深圳市立维创展科技授权代理Cyntec全线产品，致力为客户提供高品质、高质量、价格公正的电源模块产品。产品原装进口，质量保证，并为中国大陆市场提供技术支持，欢迎咨询。

详情了解Cyntec电源模块请点击：http://www.leadwaytk.com/brand/16.html

或联系我们的销售工程师：0755-83642657   QQ: 2295048674



5A

零件号

尺寸(mm)

升宽吨



输入电压(V)

输出电压(V)

MUN12AD05-SMFH

6.0

6.0

3.5

4.5~20.0

1.9~5.0

MUN12AD05-SMFL

6.0

6.0

3.5

4.5~20.0

0.6~1.8
