EUVIS MD653D–模拟输出模式可选MUXDAC

发布时间：2021-08-25 16:57:49     浏览：2058

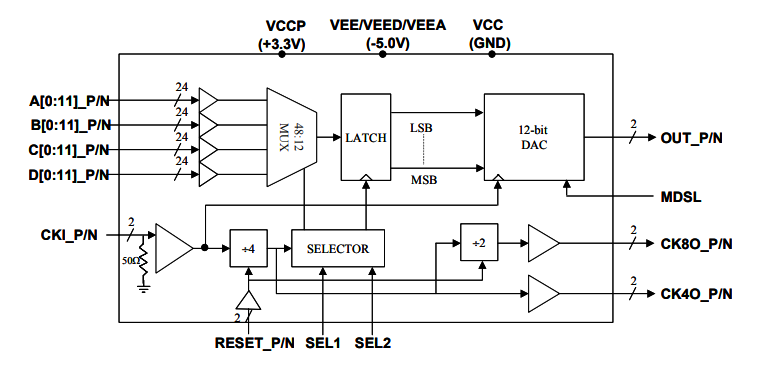

EUVIS MD653D是高速12位数模具转换器(DAC)，集成了48:12(12通道4:1)输入多重复用器。片上的DAC能够以高达4.5Gsps的采样率运作。EUVIS DAC的模拟输出能够在常规维持模式(适用于首个奈奎特频带)或零模式(适用于第一、第二和第三个奈奎特频带)的操作之间进行挑选。差数字数据输入接口与LVPECL、LVDS和CML兼容。48对差分数据输入多路复用到4倍的速率后，12个高速数据位置被锁定和编码驱动DAC输出水平。增加输出有50个-输出反向终止。EUVIS提供除以4的钟表输出和样品相位挑选(SEL1和SEL2)，优化样品相位对输入数据的两端对齐。还提供8分钟之外的输出。为需要数据同步多个MD653D输出的系统应用程序提供重置功能模块。


主要特征。

DAC各输入位置的4:1再利用比。

高达4.5Gsps速率的12位分辨率DAC。

DAC模拟输出格式能够在常规维持(NH)模式或零(RZ)模式之间挑选。

50项补货-背面终端。

为数据同步提供了互补的4分频和8分频钟输出。

2.8w的功能损耗。

可调整400~800mVPP单端输出摆幅。

•每个差分输入数据和复位对之间的片上100欧姆终端。

带外露衬垫的LQFP封装。

深圳市立维创展科技是EUVIS的代理经销商，主要提供EUVIS的全球顶尖的高速数模转换DAC、直接数字频率合成器DDS、复用DAC的芯片级产品，以及高速采集板卡、动态波形发生器等产品，原装现货，价格优势，欢迎咨询。

详情了解EUVIS请点击：http://www.leadwaytk.com/brand/24.html

更多产品咨询，请联系我们的销售代表：0755-83642657   QQ: 2295048674
