Ironwood Electronics冲压弹簧销座
发布时间：2021-06-25 16:37:45 浏览：1352

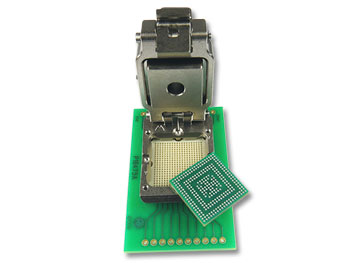

Ironwood Electronics SBT插座是一种超小型插座，可与GHz弹性插座、弹簧插座和其他产品系列兼容。该套接字需要约2.5毫米的空间，周围的芯片比实际的芯片尺寸，只选用非常小的PCB真实性能。顶端的散热螺钉可提供压缩力和散热功能模块，并可定制以消耗大量的额定功率。Ironwood Electronics SBT插座选用SBT触头技术应用，适用于高耐用性和广泛的温度应用领域。Ironwood Electronics SBT触头是一种与外弹簧和内片弹簧的冲压接触，为老化和测试应用领域提供了安全可靠的解决方案。解决方案适用于0.3mm至1.27mmLGA、BGA、QFN、QFP、SOIC和其他应用程序。接触技术应用包括顶柱塞、底柱塞和弹簧三部分。
在选用时，将IC置放在插座中，将波动压力板置放在IC上，增加旋转盖(带小孔槽)，并选用压缩螺钉将法向力施加到IC上。或者，这些插座带有易于开启/关闭并可快速替换的翻盖。Ironwood Electronics SBT插座可适用于手动测试或快速旋转的定制老化应用领域，具备最严格的规定要求。
Ironwood Electronics SBT接触技术应用的典型规范包括：
4GHz-31.7GHz带宽@-1dB；
接触电阻小于15mOhm；
自感知0.88-0.95nH；
<0.3pF的电容器；
工作温度范围-55到+180℃；
插入/拔出寿命超出500000周期；
80℃温升时的额定电流为每引脚4A-8A；
Ironwood Electronics是美国著名的高可靠性试验台产品制造商。该产品已通过ISO 9001：2015、RoHS和ITAR认证。Ironwood Electronics电子产品线包括插座、适配器、测试系统定制等。 深圳市立维创展科技授权代理Ironwood Electronics产品，在中国区销售与技术服务支持。欢迎咨询。
详情了解Ironwood Electronics微波请点击：http : //www.leadwaytk.com/public/brand/45.html
或联系我们的销售工程师：0755-83050846 QQ：3312069749
*详情了解更多型号请联系我们的销售工程师！
PART | Max | Pitch | IC | IC | IC Total | IC Size | IC Size | IC Size | IC Ball | IC Ball | IC Ball | IC Ball |
NUMBER | Pincount | (mm) | Array | Array | Height | X | Y | Tolerance | Coplanarity | Height | Height | Diameter |
|
|
| X | Y | Max (mm) | (mm) | (mm) | (mm) | (mm) | Min (mm) | Max (mm) | Max (mm) |
SBT-BGA-7000 | 484 | 0.5 | 22 | 22 | 1.5 | 12 | 12 | 0.1 | 0.08 | 0.2 | 0.3 | 0.35 |
SBT-BGA-7001 | 729 | 0.5 | 27 | 27 | 1.03 | 14 | 14 | 0.1 | 0.08 | 0.17 | 0.2 | 0.35 |
SBT-BGA-7002 | 361 | 0.65 | 19 | 19 | 1.4 | 13 | 13 | 0.1 | 0.1 | 0.25 | 0.3 | 0.45 |
SBT-BGA-7003 | 196 | 0.5 | 14 | 14 | 1.1 | 8 | 8 | 0.1 | 0.08 | 0.15 | 0.25 | 0.35 |
SBT-BGA-7004 | 361 | 0.5 | 19 | 19 | 1.2 | 10 | 10 | 0.15 | 0.08 | 0.13 | 0.27 | 0.35 |
SBT-BGA-7005 | 248 | 0.5 | 18 | 18 | 1.1 | 10 | 10 | 0.1 | 0.08 | 0.25 | 0.15 | 0.35 |
SBT-BGA-7006 | 492 | 0.5 | 25 | 25 | 1.35 | 13 | 13 |
|
| 0.35 | 0.15 | 0.40 |
SBT-BGA-7007 | 139 | 0.4 | 13 | 13 | 0.7 | 5.5 | 5.5 | 0.1 | 0.08 | 0.165 |
| 0.3 |
SBT-BGA-7008 | 625 | 0.65 | 25 | 25 | 3.2 | 17 | 17 | 0.1 | 0.1 | 0.35 | 0.25 | 0.45 |
SBT-BGA-7009 | 396 | 0.65 | 22 | 22 | 1.4 | 15 | 15 | 0.1 | 0.1 | 0.32 | 0.22 | 0.42 |
SBT-BGA-7010 | 121 | 0.65 | 11 | 11 | 1.4 | 8 | 8 | 0.1 | 0.1 |
| 0.25 | 0.45 |
SBT-BGA-7011 | 144 | 0.5 | 12 | 12 | 1.5 | 7 | 7 | 0.1 | 0.08 | 0.15 | 0.25 | 0.35 |
SBT-BGA-7012 | 201 | 0.65 | 15 | 15 | 1.2 | 10 | 10 | 0.05 | 0.1 | 0.32 | 0.22 | 0.4 |
SBT-BGA-7013 | 120 | 0.5 | 11 | 11 | 1.5 | 6 | 6 | 0.1 | 0.08 | 0.25 | 0.15 | 0.35 |
SBT-BGA-7014 | 168 | 0.5 | 13 | 13 | 1.5 | 7 | 7 | 0.1 | 0.08 | 0.25 | 0.15 | 0.35 |
SBT-BGA-7015 | 632 | 0.65 | 28 | 28 | 1.35 | 19 | 19 | 0.15 | 0.1 |
| 0.21 | 0.45 |
SBT-BGA-7016 | 774 | 0.5 | 37 | 37 | 3 | 19 | 19 | 0.2 | 0.2 | 0.27 | 0.17 | 0.35 |
SBT-BGA-7017 | 219 | 0.5 | 19 | 15 | 1.1 | 10 | 8 | 0.1 | 0.08 | 0.26 | 0.16 | 0.37 |
SBT-BGA-7018 | 361 | 0.5 | 23 | 23 | 1.2 | 12 | 12 | 0.1 | 0.08 | 0.28 | 0.18 | 0.35 |
SBT-BGA-7019 | 247 | 0.5 | 19 | 15 | 1.1 | 10 | 8 | 0.1 | 0.08 | 0.26 | 0.16 | 0.37 |
