EUVIS 带 MUX 的多 GHZ DAC MD663B

发布时间：2021-06-23 17:03:26     浏览：7227

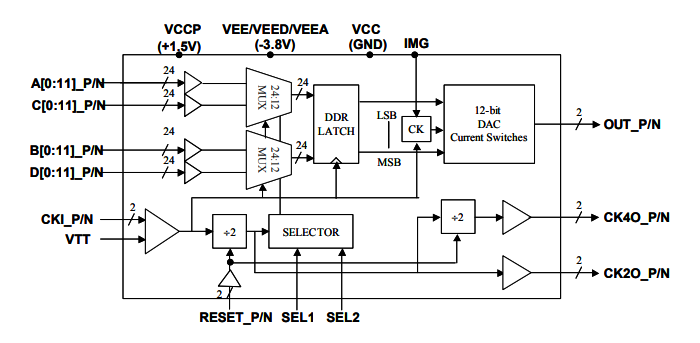

EUVIS MD663B是高速12位模数转换器（DAC），它为每个DAC输入位集成了一个4:1多路复用器。数字数据输入是一个具备片上100欧姆终端电阻的LVD。EUVIS 双采样率（DSR）DAC的模拟输出采样率是数字时钟速率的两倍。该元器件能够 数字时钟达到5ghz，实现了10Gsps的DAC模拟输出。MD663B相辅相成模拟输出具备50瓦输出背面终端。提供两个和四个分频数字时钟LVDS输出（CK2O\UP/N和CK4O\UP/N）和采样系统相位选择（SEL1/SEL2），以简易化采样系统相位相对于输入数据的两端对齐。EUVIS IMG引脚适用于调整数字时钟驱动DAC的占空比，以使图像信号最小化。


特征

·DAC的每个输入位的4:1复用比使模拟输出采样率为数字时钟率的两倍；

·时钟频率达到5GHz，DAC的模拟输出采样率达到10GSPS；

·超宽带，带宽从DC到5GHz；

·相辅相成输出，带50W后端；

·相辅相成2分和4分数字时钟输出，适用于数据同步；

·数字时钟驱动DAC的占空比可通过IMG引脚进行调整，减少双采样系统引起的图像信号；

·可变性400~800mVpp单端输出摆幅；

·片上各差分输入数据和复位对相互之间的100欧姆端子；

·超低延迟：3个时钟周期或更少的数据采样系统点计数；

·超低相位噪声；

·3.2W功能损耗；

·TQFP封装加强散热的垫圈；

深圳市立维创展科技是EUVIS的代理经销商，主要提供EUVIS的全球顶尖的高速数模转换DAC、直接数字频率合成器DDS、复用DAC的芯片级产品，以及高速采集板卡、动态波形发生器等产品，原装现货，价格优势，欢迎咨询。

详情了解EUVIS请点击：http://www.leadwaytk.com/brand/24.html

更多产品咨询，请联系我们的销售代表：0755-83050846   QQ: 3312069749
