NOVA射频微波SMA同轴隔离器

发布时间：2021-03-18 17:06:39 浏览：1680

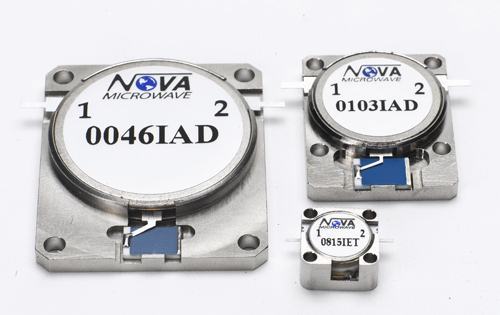

NOVA射频微波提供一系列不一样的封装规格尺寸和频率段的SMA同轴隔离器，专为通讯应用领域、军事应用领域、蜂窝和无线市场而制定。在设计阶段，对产品的可靠性、价格和可制造性实施了优化方案。NOVA射频微波外观记忆合金同轴隔离器制定了一些射频影响和高质量材料的电磁屏蔽，以保障在整体温度范围内的最佳性能指标。为保障磁场稳定且不随环境温度波动，所有的SMA同轴隔离器在最终测试前的环境温度循环范围为-50°C至+100°C。标准SMA同轴隔离器配备SMA母射频连接器和10瓦端子。NOVA射频微波外观记忆合金同轴隔离器，公射频连接器，相位匹配，逆时针方向旋转，更高一些的反向功率能力，能够提供更高一些的屏蔽和要求的互调规格型号，按照需求。列举的电气规格型号在工作温度范围内。

深圳市立维创展科技是NOVA的经销商，主要提供NOVA的各种微带线环形器与微带线隔离器，产品原厂进口，极具价格优势，欢迎咨询。

详情了解NOVA射频微波请点击：http://www.leadwaytk.com/brand/8.html

或联系我们的工程师：0755-83050846 QQ: 3312069749

FREQUENCY	MODEL	ISOLATION dB (Min.)	INS. LOSS dB (Max.)	VSWR	TEMP	FWD	REV	DIMENSIONS (INCHES)	PACKAGE OUTLINE
GHZ				(Max.)	( oC )	POWER (WATTS)		L X W X T
0.380-0.470	0042IAS	20	0.4	1.25	65	250	10	2.25 X 2.25 X 1.00	Q
0.400-0.500	0045IAS	20	0.4	1.25	65	250	10	2.25 X 2.25 X 1.00	Q
0.500-0.600	0055IAS	20	0.4	1.25	45	250	10	2.00 X 2.00 X 1.00	R
0.600-0.750	0067IAS	20	0.4	1.25	45	250	10	1.75 X 1.75 X 1.00	S
0.700-0.830	0076IAS	20	0.4	1.25	45	250	10	1.50 X 1.50 X 0.75	T
0.790-0.960	0088IAS	20	0.4	1.25	45	150	10	1.25 X 1.25 X 0.75	U
0.900-1.100	0100IAS	20	0.35	1.25	45	150	10	1.25 X 1.25 X 0.75	U
0.915-0.964	0094IAS	23	0.35	1.2	45	150	10	1.25 X 1.25 X 0.75	U
0.960-1.215	0109IAS	20	0.4	1.25	45	150	10	1.25 X 1.25 X 0.75	U
1.100-1.300	0120IAS	20	0.35	1.25	45	150	10	1.25 X 1.25 X 0.75	U
1.200-1.400	0130IAS	20	0.35	1.25	45	150	10	1.25 X 1.25 X 0.75	U
1.400-1.600	0150IAS	20	0.35	1.25	45	150	10	1.25 X 1.25 X 0.75	U
1.500-1.800	0165IAS	20	0.35	1.25	45	150	10	1.25 X 1.25 X 0.75	U
1.700-2.000	0185IAS	20	0.35	1.25	45	150	10	1.00 X 1.00 X 0.75	V
1.700-2.300	0200IES	20	0.4	1.25	60	50	10	1.63 X 1.63 X 0.75	Y
1.800-2.100	0195IAS	20	0.35	1.25	45	150	10	1.00 X 1.00 X 0.75	V
1.930-1.990	0196IAS	23	0.35	1.2	45	150	10	1.00 X 1.00 X 0.75	V
11.100-13.700	1240IES	20	0.4	1.25	45	25	1	0.50 X 0.63 X 0.50	X
11.500-15.000	1325IES	20	0.4	1.25	45	25	1	0.50 X 0.63 X 0.50	X
11.700-12.200	1195IES	23	0.35	1.2	45	25	10	0.50 X 0.63 X 0.50	X
12.700-13.200	1295IES	23	0.35	1.2	45	25	10	0.50 X 0.63 X 0.50	X
13.500-15.400	1445IES	20	0.4	1.25	45	25	1	0.50 X 0.63 X 0.50	X
14.000-14.500	1425IES	23	0.35	1.15	45	25	1	0.50 X 0.63 X 0.50	X
15.000-18.000	1650IES	20	0.4	1.2	45	20	1	0.50 X 0.63 X 0.50	X
17.000-20.000	1850IES	20	0.5	1.3	45	20	10	0.50 X 0.63 X 0.50	X
2.000-2.300	0215IAS	20	0.35	1.25	45	150	10	1.00 X 1.00 X 0.75	V
2.100-2.400	0225IAS	20	0.35	1.25	45	150	10	1.00 X 1.00 X 0.75	V
2.300-2.700	0250IAS	20	0.4	1.25	45	150	10	1.00 X 1.00 X 0.75	V
2.400-2.500	0245IAS	23	0.35	1.2	45	150	10	1.00 X 1.00 X 0.75	V
2.500-2.900	0270IAS	20	0.4	1.2	45	150	10	1.00 X 1.00 X 0.75	V
2.700-3.100	0290IES	20	0.4	1.25	45	50	10	1.00 X 1.00 X 0.75	V
2.800-3.300	0305IES	20	0.4	1.25	65	35	10	0.75 X 0.75 X 0.50	W
21.200-23.600	2240IES	20	0.5	1.35	45	20	1	0.50 X 0.63 X 0.50	X
3.400-4.200	0380IES	20	0.4	1.25	65	35	10	0.75 X 0.75 X 0.50	W
3.600-4.300	0395IES	20	0.4	1.25	45	35	10	0.75 X 0.75 X 0.50	W
4.200-5.000	0460IES	20	0.4	1.25	45	35	10	0.75 X 0.75 X 0.50	W
4.600-5.400	0500IES	20	0.4	1.25	45	35	10	0.75 X 0.75 X 0.50	W
5.000-6.000	0550IES	20	0.4	1.25	45	35	10	0.75 X 0.75 X 0.50	W
5.400-5.900	0565IES	23	0.35	1.2	45	35	10	0.75 X 0.75 X 0.50	W
5.700-6.800	0625IES	20	0.4	1.25	45	35	10	0.75 X 0.75 X 0.50	W
5.800-6.500	0615IES	23	0.35	1.2	45	35	10	0.75 X 0.75 X 0.50	W
6.000-8.000	0700IES	20	0.4	1.25	45	35	10	0.75 X 0.75 X 0.50	W
6.400-7.200	0680IES	23	0.35	1.2	45	35	10	0.75 X 0.75 X 0.50	W
7.200-8.400	0780IES	23	0.35	1.2	45	35	10	0.75 X 0.75 X 0.50	W
8.000-11.000	0950IES	20	0.4	1.25	45	25	10	0.50 X 0.63 X 0.50	X
8.500-11.500	1000IES	20	0.4	1.25	45	30	10	0.50 X 0.63 X 0.50	X
9.000-9.700	0935IES	23	0.35	1.2	45	25	10	0.50 X 0.63 X 0.50	X
9.500-12.750	1112IES	20	0.4	1.25	45	25	10	0.50 X 0.63 X 0.50	X
9.700-11.700	1070IES	23	0.35	1.2	45	30	10	0.50 X 0.63 X 0.50	X
