AMCOM紧凑型SSPA模块
发布时间：2021-03-01 17:05:34 浏览：1518
20世纪60年代，功率晶体管的工作频率扩展到微波领域。同时，微波集成电路开始进入实验阶段，产生了微波SSPA固态功率放大器。然而，微波固态功率放大器的优异性能应该归功于GaAs场效应晶体管（GaAsFET）的出现。由场效应晶体管（FET）构成的低噪声放大器（LNA）不仅是低噪声技术的主导器件，而且由FET构成的固态功率放大器（SSPA）的工作原理已成为微波领域的关键放大器。随着时间的推移，场效应晶体管的技术越来越完善，频率范围越来越宽，输出功率越来越大，特别是大功率匹配场效应晶体管在3.7~8.5ghz的频率范围内可输出20W功率，在9~15GHz的频率范围内可输出10W功率，在1W的频率范围内可输出10W功率功率范围为21ghz。如果采用微波功率合成技术，在Ku波段可以获得几十瓦的功率。随着功率和种类的增加，微波固态功率放大器得到了广泛的应用。
SSPA固态功率放大器的应用是从卫星通信的需求出发的。卫星通信具有多址连接和强大的分布能力。它能满足地理间隔，覆盖范围广，对流量和网络结构的变化具有灵活性。近年来，它得到了很大的发展。在一定程度上，在卫星通信地球站的上行链路中，除了使用卫星转发器外，还采用固态功率放大器作为前置放大器，驱动数百瓦的TWTA或1kW和3KW速调管功率放大器。近年来，随着甚小孔径终端（VSAT）卫星系统的快速发展，对固态功率放大器的需求越来越广泛和严格。为了满足VSAT系统的需要，固态功率放大器需要10～20W的输出功率。

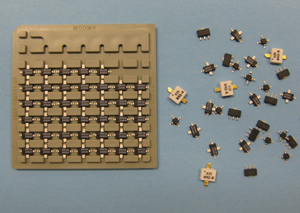

深圳市立维创展科技是AMCOM功率放大器的代理销售，主营AMCOM的功率放大器，如：射频晶体管、MMIC功率放大器、混合放大器模块、宽带放大器、高功率放大器模块、带RF和DC连接器的高功率放大器模块和低噪声放大器，功率放大器，开关，衰减器，移相器以及上/下边变频器的定制。
立维创展独家代理销售该公司全线产品。拥有产品优势在于频段宽，货期短（货期4-6周），价格是同类产品的三分之二，欢迎咨询。
详情了解AMCOM紧凑型SSPA模块请点击：http://www.leadwaytk.com/brand/1.html
或联系我们的销售工程师：0755-83642657 QQ: 1369964087
模型 | 最低频率（GHz） | 最大频率（GHz） | 增益（dB） | 输出功率（dBm） | 偏差（V） | 射频输入和射频输出 | 尺寸（英寸） | ECCN |
AM020331SF-2D | 0.225 | 0.3 | 20 | 32 | -1.4 | SMA | 1.3 x 0.47 x 0.17 | EAR99 |
AM141940SF-2H | 1.4 | 1.9 | 25 | 38 | 16 | SMA | 2.8 x 2.0 x 0.56 | EAR99 |
AM183031SF-3H | 1.8 | 3 | 31 | 32 | 12 | SMA | 2.8 x 2.0 x 0.56 | EAR99 |
AM003536SF-2H-S | 0.01 | 3.5 | 22 | 37 | 24 | SMA | 2.8 x 2.0 x 0.56 | EAR99 |
AM003536SF-2H | 0.05 | 3.5 | 22 | 37 | 22 | SMA | 2.8 x 2.0 x 0.56 | EAR99 |
AM343635SF-2H | 3.4 | 3.6 | 18 | 37 | 7 | SMA | 1.5 x 2.8 x 0.61 | EAR99 |
AM004040MD-2H | 0.05 | 4 | 24 | 40 | 40 | SMA | 2.2 x 2.2 x 0.65 | EAR99 |
AM304031SF-3H | 3 | 4 | 29 | 32 | 12 | SMA | 2.8 x 2.0 x 0.56 | EAR99 |
AM324036SF-3H | 3.2 | 4 | 29 | 36 | 12 | SMA | 2.8 x 2.0 x 0.56 | EAR99 |
AM186242MD-3H | 1.8 | 6.2 | 32 | 42 | 32 | SMA | 2.2 x 2.2 x 0.65 | EAR99 |
AM357037MD-3H | 3.5 | 7 | 24 | 38 | 12 | SMA | 2.2 x 2.2 x 0.65 | EAR99 |
AM388242MD-3H | 3.8 | 8.2 | 33 | 42 | 32 | SMA | 2.2 x 2.2 x 0.65 | EAR99 |
AM559038MD-3H | 5.5 | 9 | 24 | 38 | 12 | SMA | 2.2 x 2.2 x 0.65 | EAR99 |
AM00010037MD-1H | 0.05 | 10 | 12 | 37 | 32 | SMA | 2.2 x 2.2 x 0.65 | EAR99 |
AM07512042MD-3H | 7.5 | 12 | 28 | 42 | 32 | SMA | 2.2 x 2.2 x 0.65 | EAR99 |
AM06013033MD-3H | 6 | 13 | 28 | 33 | 12 | SMA | 2.2 x 2.2 x 0.65 | EAR99 |
AM12516541MD-5H | 12.5 | 16.5 | 51 | 41 | 32 | SMA | 2.2 x 2.2 x 0.65 | EAR99 |
AM30040031SF-3H | 30 | 40 | 17 | 31 | -10 | SMA | 1.5 x 1.2 x 0.30 | EAR99 |
