ARRA微型无级衰减器
发布时间：2020-10-29 15:31:22 浏览：1604

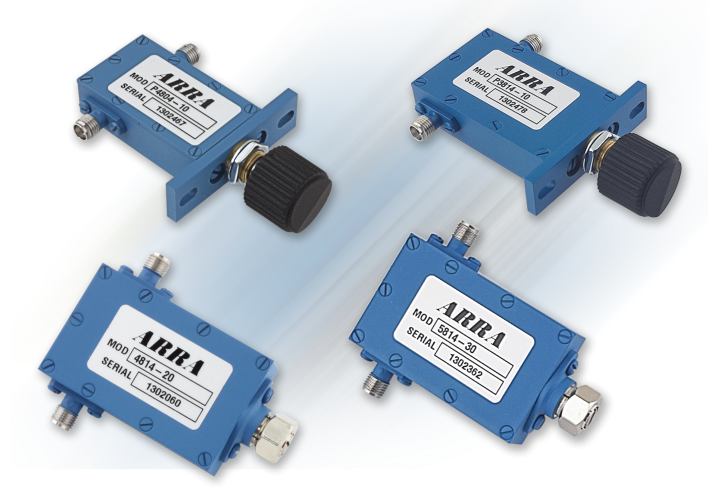

ARRA微型无级衰减器代表了最完整的微型连续可变衰减器系列。大多数型号的重量为2到3盎司，并且已经过各种军事用途的认证。ARRA微型无级衰减器由于其非接触衰减，可以提供最大的无磨损性能和高可靠性。
标准形式的ARRA微型无级衰减器是理想的应用，在那里可以设置衰减，然后锁定和放置很长时间不移动。ARRA微型无极衰减器面板安装版本是需要通过输出功率调整和监测前面板的应用的理想选择。
ARRA微型无极衰减器计数转台是需要校准或复位基准的面板安装应用的理想选择。数字计数器版本执行与转台相同的任务，但具有更高的分辨率。校准表可用于校准T&D选项。
ARRA微型无级衰减器通用技术条件
射频功率：平均5W，峰值3kW
连接器：SMA母标准
温度范围：-55°C至+85°C
可复位性：0.1dB或更高
材料：阀体-铝/连接器-不锈钢
表面处理：符合MIL-C-22750的ARRA蓝色
安装要求：所有模板都有螺纹孔或通孔
ARRA是美国著名的微波器件制造商，专业生产同轴和波导接口产品。ARRA产品包括：衰减器、直流隔离器、耦合器、功分器、合路器、移相器、开关等。ARRA产品标准符合MIL-Q-9858A和MIL-I-45208，以及NASA和航空航天标准。
深圳市立维创展科技有限公司，授权代理销售ARRA产品，欢迎客户咨询。
详情了解ARRA产品请点击：http://www.leadwaytk.com/brand/48.html
或联系我们的销售工程师：0755-83050846 QQ: 3312069749
频率范围（GHz） | 衰减范围（dB） | 驻波比（最大值） | 插入损耗
（最大dB） | 标准外形 | 型号。 * |
1.0-2.0 | 10 | 1.8 | 0.5 | 3651 | 3814-10 |
1.5-2.0 | 15 | 1.7 | 0.5 | 3651 | 3814-15 |
2.0-4.0 | 10 | 1.8 | 0.5 | 2191 | 4804-10 |
20 | 1.5 | 0.5 | 3651 | 4814-20 |
2.5-4.0 | 10 | 1.5 | 0.5 | 2191 | 4804-10X |
3.6-4.3 | 10 | 1.5 | 0.5 | 2191 | 4-5804-10 |
20 | 1.5 | 0.5 | 2191 | 4-5804-20 |
30 | 1.5 | 0.5 | 3651 | 4-5814-30 |
4.0-8.0 | 10 | 1.5 | 0.5 | 2191 | 5804-10 |
20 | 1.5 | 0.5 | 2191 | 5804-20 |
30 | 1.5 | 0.5 | 3651 | 5814-30 |
6.0-11.0 | 10 | 1.5 | 0.5 | 2191 | 5-6804-10 |
20 | 1.5 | 0.5 | 2191 | 5-6804-20 |
30 | 1.5 | 0.5 | 2191 | 5-6804-30 |
40 | 1.5 | 0.5 | 3651 | 5-6814-40 |
8.0-12.4 | 10 | 1.5 * | 0.5 | 2191 | 6804-10 |
20 | 1.5 * | 0.5 | 2191 | 6804-20 |
30 | 1.5 * | 0.5 | 2191 | 6804-30 |
40 | 1.5 * | 0.5 | 3651 | 6814-40 |
8.0-18.0 | 10 | 1.5 * | 1.0 | 2191 | 9804-10 |
20 | 1.5 * | 1.0 | 2191 | 9804-20 |
30 | 1.5 * | 1.0 | 2191 | 9804-30 |
40 | 1.5 * | 1.0 | 3651 | 9814-40 |
12.0-18.0 | 10 | 1.7 | 1.0 | 2191 | 9804-10X |
20 | 1.7 | 1.0 | 2191 | 9804-20X |
30 | 1.7 | 1.0 | 2191 | 9804-30X |
40 | 1.7 | 1.0 | 2191 | 9804-40X |
带有频率模型的平板
频率范围（GHz） | 衰减范围（dB） | 衰减vs（频率±dB） | 驻波比（最大值） | 插入损耗（最大dB） | 构成因素 | 标准型号 |
2.5-3.0 | 20 | 1.0 | 1.5 | 0.5 | 3651 | 4813-20A |
2.9-3.1 | 10 | 0.5 | 1.5 | 0.5 | 3651 | 4813-10A |
20 | 0.5 | 1.5 | 0.5 | 3651 | 4813-20B |
3.0-4.0 | 15 | 1.0 | 1.5 | 0.5 | 3651 | 4813-15A |
3.7-4.2 | 20 | 1.0 | 1.5 | 0.5 | 3651 | 4-5813-20 |
4.0-8.0 | 10 | 1.0 | 1.5 | 0.5 | 3651 | 5813-10 |
20 | 1.5 | 1.5 | 0.5 | 3651 | 5813-20 |
5.4-5.9 | 20 | 0.5 | 1.5 | 0.5 | 3651 | 5813-20A |
5.9-6.5 | 20 | 0.5 | 1.5 | 0.5 | 3651 | 5813-20B |
7.2-7.8 | 30 | 0.5 | 1.5 | 0.5 | 3651 | 5813-30A |
7.2-8.4 | 30 | 1.0 | 1.5 | 0.5 | 3651 | 5-6813-30A |
7.9-8.4 | 30 | 0.5 | 1.5 | 0.5 | 3651 | 6813-30A |
8.0-12.4 | 10 | 0.5 | 1.5 * | 0.5 | 3651 | 6813-10 |
20 | 1.0 | 1.5 * | 0.5 | 3651 | 6813-20 |
8.0-18.0 | 10 | 1.5 | 1.5 * | 1.0 | 2191 | 9803-10 |
8.5-10.5 | 10 | 0.5 | 1.5 | 0.5 | 2191 | 6803-10A |
20 | 0.5 | 1.5 | 0.5 | 2191 | 6803-20A |
10.0-12.0 | 30 | 0.5 | 1.5 | 0.5 | 2191 | 6803-30A |
10.5-12.4 | 10 | 0.5 | 1.6 | 0.5 | 2191 | 6803-10B |
20 | 0.5 | 1.6 | 0.5 | 2191 | 6803-20B |
12.0-18.0 | 10 | 1.0 | 1.7 | 1.0 | 2191 | 9803-10A |
